Mit dem ISOMETER® iso685-D-P setzt Bender auf eine innovative Serie von Isolationsüberwachungsgeräten, die hinsichtlich Zuverlässigkeit, Messverfahren, Bedienbarkeit und Design dem neuesten Stand der Technik entsprechen. Neben der Kernfunktion, die Isolation eines Netzes gegen Erde kontinuierlich zu überwachen, bietet die Variante der iso685-Familie viele zusätzliche Merkmale, die helfen können, das Sicherheitsniveau noch weiter zu steigern und Kosten einzusparen.
Je größer das zu überwachende ungeerdete Netz (IT-System) wird, desto schwieriger ist es, mögliche Isolationsfehler zu finden. Mit Hilfe von Einrichtungen zur automatischen Isolationsfehlersuche, die während des laufenden Betriebes erfolgen kann, wird genau dieser Herausforderung begegnet. Resultat: Die Anlagenverfügbarkeit erhöht sich enorm und die Stillstandzeit minimiert sich. Für Einrichtungen zur Isolationsfehlersuche werden zusätzliche elektrische Komponenten benötigt.
Die Variante iso685-D-P der - iso685-Serie kann für Systeme mit Isolationsfehlersuche eingesetzt werden. Ein integrierter Prüfstrom-Generator erzeugt bei einem aufgetretenen Isolationsfehler einen limitierten Prüfstrom gegen Erde. Dieser Prüfstrom ist variabel einstellbar. Über Isolationsfehlersuchgeräte der Serie ISOSCAN® kann dieser Prüfstrom über Messstromwandler einem fehlerhaften Verbraucher zugeordnet werden. Das iso685-D-P kommuniziert über einen RS-485-Sensorbus oder über einen Hutschienenbus mit den Isolationsfehlersuchgeräten EDS440 und EDS441. Alle Einstellungen der EDS44x Geräte sind über den Webserver des iso685-D-P bedien- und konfigurierbar. Dabei ist es möglich, jeden Kanal einzeln oder alle Kanäle gleichzeitig zu parametrieren.

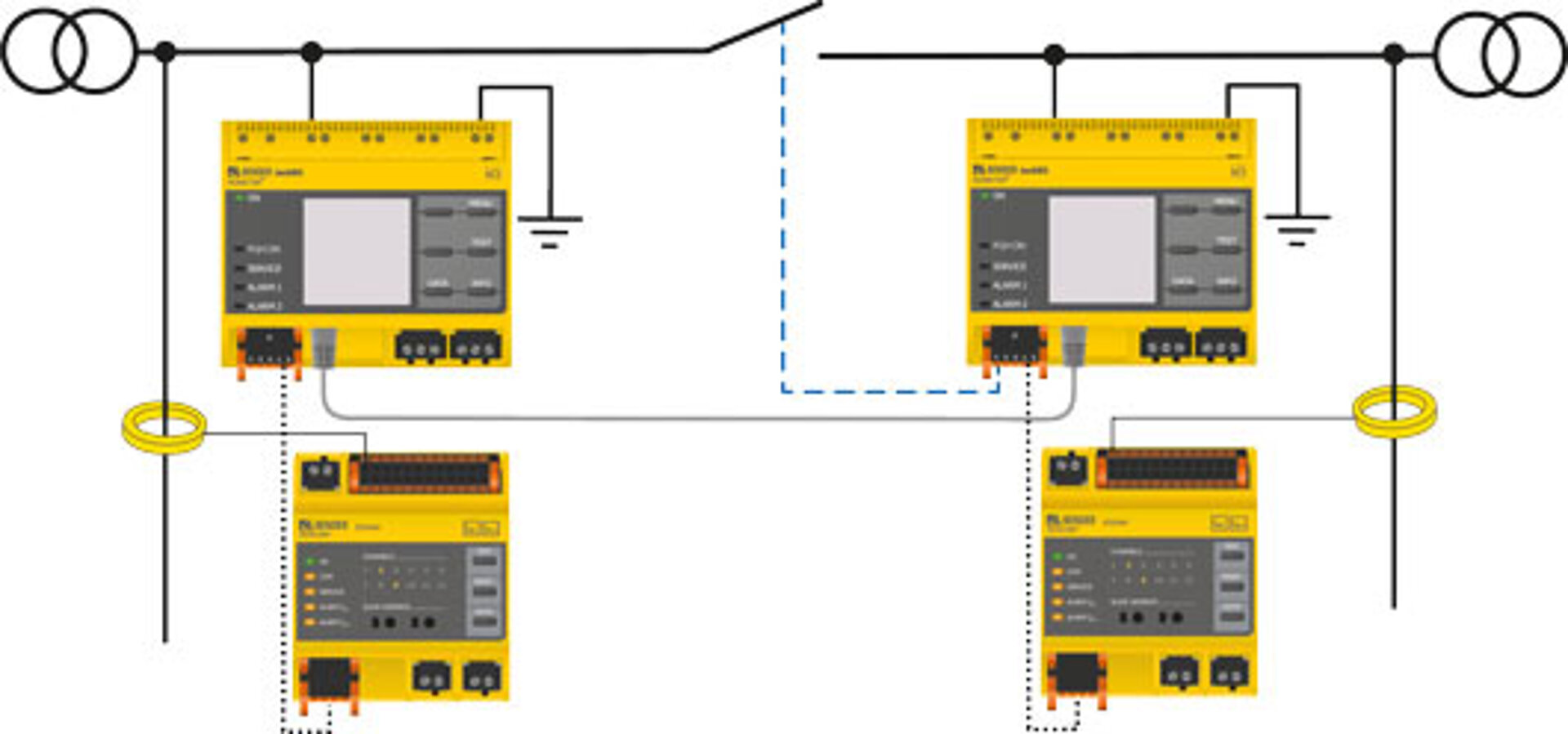

Das Isolationsüberwachungsgerät iso685-D-P kann auch in Applikationen mit gekoppelten Netzen eingesetzt werden. Durch die Funktion EDSsync nehmen alle in einer Gruppe befindlichen iso685-D-P und somit auch alle dort angeschlossenen EDS an der Isolationsfehlersuche teil. Diese Funktion ist unabhängig davon, ob die Isolationsüberwachung in den gekoppelten Netzen über ISOnet oder über die Deaktivierung eines Digitaleinganges gemacht wird.
Bei der Funktion ISOnet messen im oben gezeigten Beispiel beide iso685-D-P abwechselnd nacheinander und völlig unabhängig davon, ob der Koppelschalter zwischen den Netzen geschlossen oder geöffnet ist. Eine aufwändige Verdrahtung eines Hilfskontaktes des Koppelschalters entfällt. Erkennt eines der beiden Geräte einen Isolationsfehler, wechselt es automatisch in die Betriebsart Isolationsfehlersuche. Bei aktivierter Funktion EDSsync werden Isolationsfehler auf beiden Seiten des Koppelschalters parallel gesucht. In großen Systemen mit mehreren ISOnet-Teilnehmern kann es einige Minuten dauern, bis ein iso685-D-P die Messberechtigung erhält und misst. Über die Funktion ISOnet-Vorrang kann man die Messberechtigung an jedes Gerät im ISOnet-Verbund holen und dort manuell eine Isolationsmessung durchführen oder die manuelle Isolationsfehlersuche starten. Für den Fall, dass das ISOnet-System eine Störung hat, können Kommunikationsfehler einem Relais zugewiesen werden, um eine Meldung zu erhalten.
Wird das iso685-D-P über einen Digitaleingang deaktiviert, erfolgt eine beidseitig permanente Isolationsüberwachung. Es wird nur im Fall der Kopplung der beiden Netze eines der beiden Isolationsüberwachungsgeräte deaktiviert. Dadurch ist eine kurze Messzeit des Isolationswiderstandes und eine schnelle Isolationsfehlersuche im Falle eines Fehlers ohne zeitlichen Verzug gewährleistet.

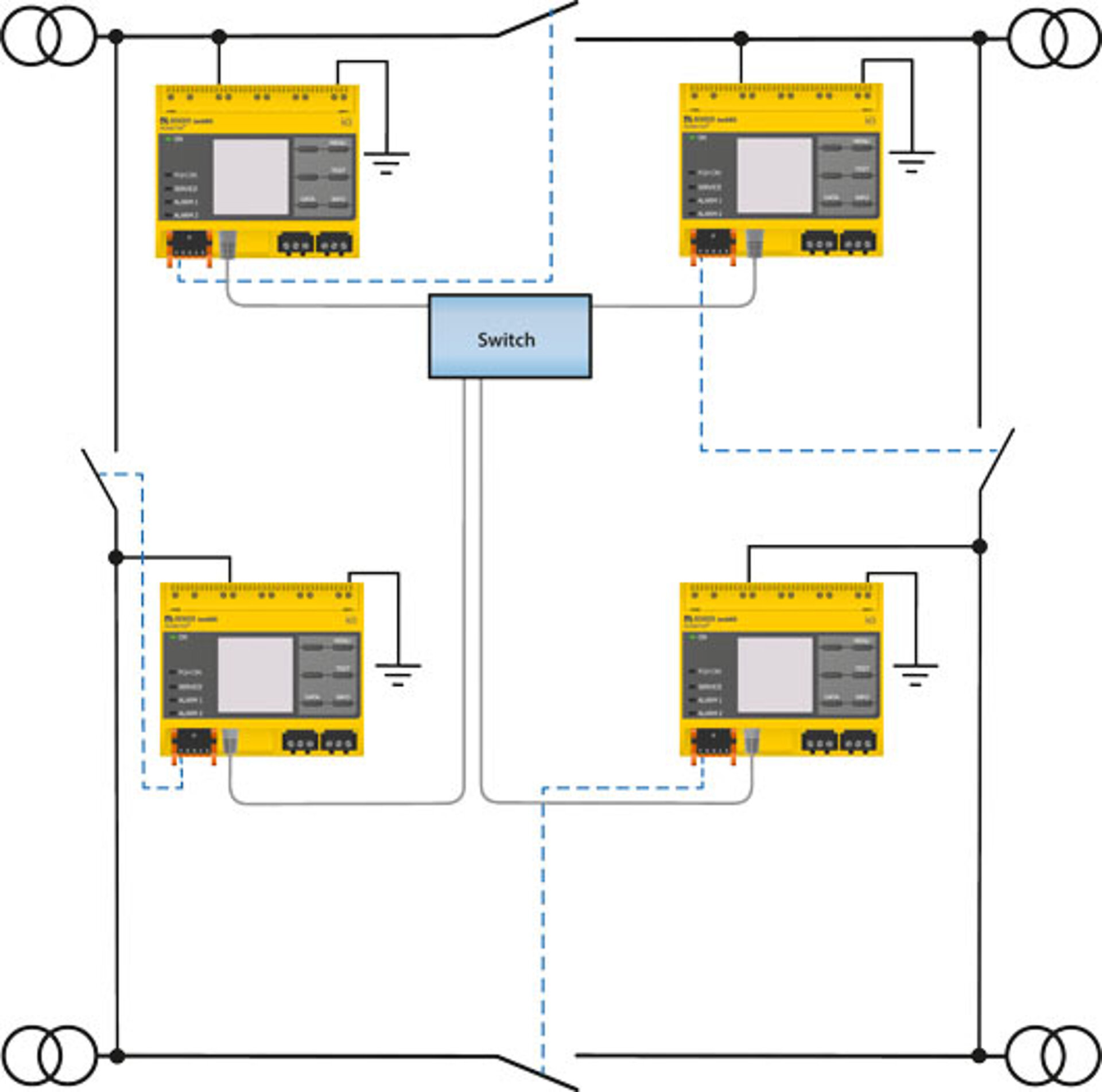

Auf Schiffen kommen häufig Ringsysteme zum Einsatz. Um dort ebenfalls kurze Messzeiten und eine schnelle Isolationsfehlersuche zu gewährleisten, wird häufig die Deaktivierung über einen Digitaleingang gewählt. Diese Netze haben eine Besonderheit: Um die Isolationsüberwachung und Isolationsfehlersuche auch dann sicherzustellen, wenn alle Koppelschalter geschlossen sind, kann die Funktion ISOloop aktiviert werden. Werden alle Koppelschalter geschlossen, bleibt bei aktivierter Funktion ISOloop ein iso685-D-P trotzdem aktiv. Eine aufwändige Steuerung über eine SPS entfällt. Die Isolationsüberwachungsgeräte müssen lediglich über Ethernet verbunden und parametriert werden. Dadurch ist sichergestellt, dass auch kurzzeitig eingeschaltete Verbraucher die einen Isolationsfehler haben, detektiert werden können.

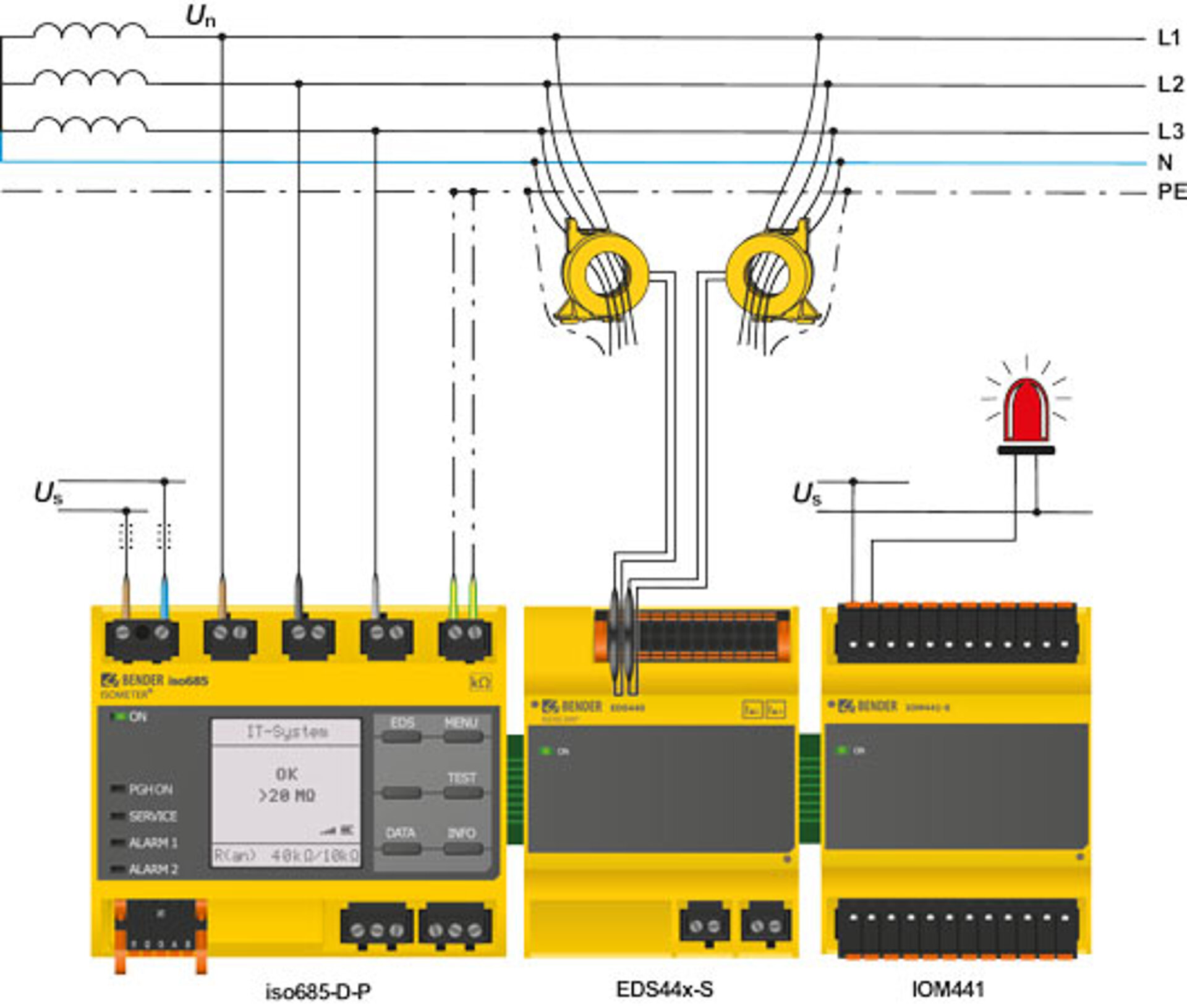

An einem iso685-D-P können bis zu 50 EDS angeschlossen werden. Durch die Kombination EDS44x mit der Relaiserweiterung IOM441 kann jedem Messkanal eines EDS44x ein potentialfreier Kontakt zur Verfügung gestellt werden. Dadurch können Meldungen erzeugt oder Abgänge mit unwichtigen Verbrauchern abgeschaltet werden, um die Verfügbarkeit des IT-Systems für die wichtigen Verbraucher weiterhin hoch zu halten.
Neue Messmethoden erlauben es, auch hochohmige Fehler bei hohen Netzableitkapazitäten und kleinen Prüfströmen zu finden. Die fehlerhaften Kanäle werden auf dem Display des iso685-D-P angezeigt und können durch Klartextmeldungen ersetzt werden. Bei einem Isolationsfehler an einem Motor könnte zum Beispiel „Isolationsfehler Kompressor 1“ im Display erscheinen. Dadurch wird eine Fehlerlokalisierung auch ohne das Studieren eines Schaltplanes möglich und erleichtert die Fehlersuche nochmals.
Das iso685-D-P kann über Modbus TCP, Modbus RTU und isoData kommunizieren. Wird das iso685-D-P zusammen mit einem EDS44x-L eingesetzt, muss die Kommunikation zu einer übergeordneten Steuerung über Modbus TCP erfolgen.
In DC-Netzen kann das iso685-D-P auf eine DC-Verlagerungsspannung gegen Erde auslösen und vorwarnen. Die entsprechenden Ansprechwerte für diese Vorwarnung und Abschaltung sind in 5 V-Schritten einstellbar.
