Offline Monitoring

Offline Monitoring: Für ein sicheres Zuschalten kritischer Verbraucher

Viele Arten von zeitweise oder überwiegend abgeschalteten Verbrauchern (Standby Modus) müssen im Einsatzfall zuverlässig funktionieren. So z.B. Feuerlöschpumpen, Schieberantriebe, Aufzugsmotoren oder Notstromgeneratoren.

Jedoch können während längerer Stillstandszeiten durch Feuchtigkeit oder andere Einwirkungen Isolationsfehler entstehen – in der Zuleitung oder am Verbraucher selbst. Bleiben diese Isolationsfehler unbemerkt, dann spricht beim Einschalten die Schutzeinrichtung an und ein Betrieb ist nicht möglich. In schlimmeren Fällen kommt es gar zu Motorbränden.

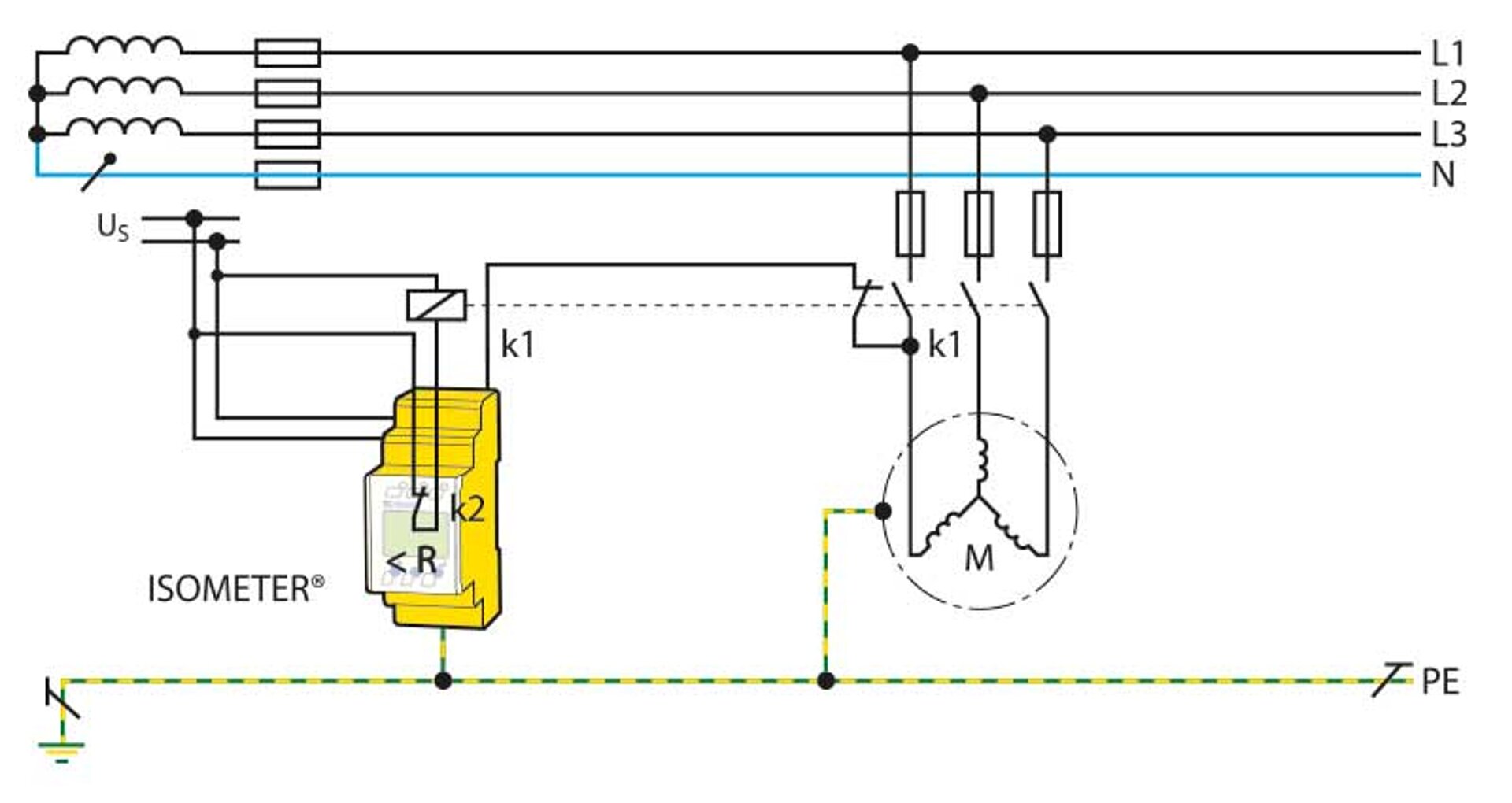

Davor bewahren „Offline-Monitore“, denn sie überwachen den Isolationswiderstand von Verbrauchern im abgeschalteten Zustand, um Störungen frühzeitig zu melden. Zum Einsatz kommen dabei spezielle ISOMETER® (IR420-D6, IR425-D6, IRDH, iso685-Serien). Für diese Lösung ist es unerheblich, ob die zeitweise oder überwiegend abgeschalteten Verbraucher aus TN-, TT- oder IT-Systemen gespeist werden.

Ihre Vorteile

  • Permanente Überwachung anstatt stichprobenartiger Isolationsmessung bei Wiederholungsprüfung
  • Teure und ungeplante Anlagenstillstände vermeiden
  • Höhere Produktivität
  • Zweistufige Meldung minimiert Brand- und Gefährdungsrisiko
  • Optimierte Instandhaltung durch frühzeitige Meldung
  • Vermeidung von Betriebsunterbrechung und Notfalleinsätzen
  • Weniger Sachschäden durch defekte Motoren, höhere Lebensdauer
  • Reduzierung der Betriebs- und Wartungskosten
  • Weniger Lagerhaltungskosten für Ersatzteile (Motoren)

Anwendungsgebiete

  • Pumpen (Sprinkleranlagen, Hebepumpen usw.)
  • Antriebe für Notschieber in Krananlagen (z. B. auf Schiffen)
  • Schieberantriebe in Versorgungsleitungen (Gas, Wasser, Öl usw.)
  • Aufzüge
  • Rauchgasklappen
  • Notstromgeneratoren
  • Kabel und Leitungen

Downloads

NameTypGrößeSpracheZeitstempelD-/B-Nummer
Produktübersicht ISOMETER®/ISOSCAN® Produktübersichten 5.0 MB DE2024/02/1616.02.2024
Fachartikel: Ausfall von Antrieben vermeiden Fachartikel 1.8 MB DE2019/05/1313.05.2019
Offline Monitoring Flyer 879.0 KB EN2019/05/1313.05.2019
Fachbeitrag: Ausfall von Antriebssystemen vermeiden Fachartikel 339.1 KB DE2019/05/1313.05.2019
Sicherer Schlaf: Präventive Sicherheit für abgeschaltete Verbraucher Fachartikel 753.8 KB DE2019/05/1313.05.2019

Produkte

Isolationsüberwachung

ISOMETER® IR420-D6
ISOMETER® IR420-D6

Offline-Monitor (Erdschlusssperre) zur Überwachung abgeschalteter Verbraucher in TN-,TT- und IT-Systemen

ISOMETER® iso685…
ISOMETER® iso685…

Isolationsüberwachungsgerät für Umrichterapplikationen und große Industrieanlagen

Systemkomponenten

AGH520S
AGH520S

Erweiterung der Nennspannung für ISOMETER® auf AC 0…7200 V

Isolationsüberwachung

ISOMETER® IR420-D6
ISOMETER® IR420-D6

Offline-Monitor (Erdschlusssperre) zur Überwachung abgeschalteter Verbraucher in TN-,TT- und IT-Systemen

Details
ISOMETER® iso685…
ISOMETER® iso685…

Isolationsüberwachungsgerät für Umrichterapplikationen und große Industrieanlagen

Details

Systemkomponenten

AGH520S
AGH520S

Erweiterung der Nennspannung für ISOMETER® auf AC 0…7200 V

Details

Fragen und Antworten (FAQ)

Beim Offline-Monitoring wird der Zustand elektrischer Verbraucher überwacht, die zeitweise oder überwiegend abgeschaltetet (Standby Modus) sind, deren fehlerfreie Funktion aber sichergestellt werden muss. Dazu zählen z. B. Feuerlöschpumpen, Sprinkleranlagen, Entrauchungsanlagen, Heberpumpen, Schieberantriebe, Aufzugsmotoren oder Notstromgeneratoren.

Offline-Monitore überwachen den Isolationswiderstand von Verbrauchern im abgeschalteten Zustand, um Störungen frühzeitig zu melden. Zum Einsatz kommen dabei spezielle Isolationsüberwachungsgeräte ISOMETER®.

Während längerer Stillstandszeiten können durch Feuchtigkeit oder andere Einwirkungen Isolationsfehler in der Zuleitung oder am Verbraucher selbst entstehen. Bleiben diese Isolationsfehler unbemerkt, spricht beim Einschalten die Schutzeinrichtung (z. B. RCD) an und ein Betrieb ist nicht möglich.

Durch die permanente Überwachung abgeschalteter Verbraucher wird sichergestellt, dass die Verbraucher fehlerfrei funktionieren, wenn sie verwendet werden. Fehlfunktionen oder Abschaltungen durch Isolationsfehler in der Zuleitung oder am Verbraucher werden damit verhindert.

Angewendet wird Offline-Monitoring zum Beispiel in Pumpen, Schieberantrieben, Entrauchungsanlagen, Aufzügen, Schieberantriebe in Versorgungsleitungen, Notstromgeneratoren.

Für das Offline-Monitoring werden spezielle Isolationsmessgeräte benötigt, die in der Lage sind, Isolationsverschlechterungen in einem frühzeitigen Stadium zu identifizieren.

Die Messwerte der Offline-Monitore sollten dauerhaft über die vorhandene Schnittstelle in der Leittechnik überprüft und ausgewertet werden. So können Fehler frühzeitig erkannt und defekte Anlagenteile rechtzeitig ausgetauscht werden.

Beim Offline-Monitoring werden abgeschaltete Verbraucher überwacht. Beim Online-Monitoring werden aktive Verbraucher überwacht.

Ja. Offline-Monitore können sowohl in ungeerdeten als auch geerdeten Netzen eingesetzt werden.
