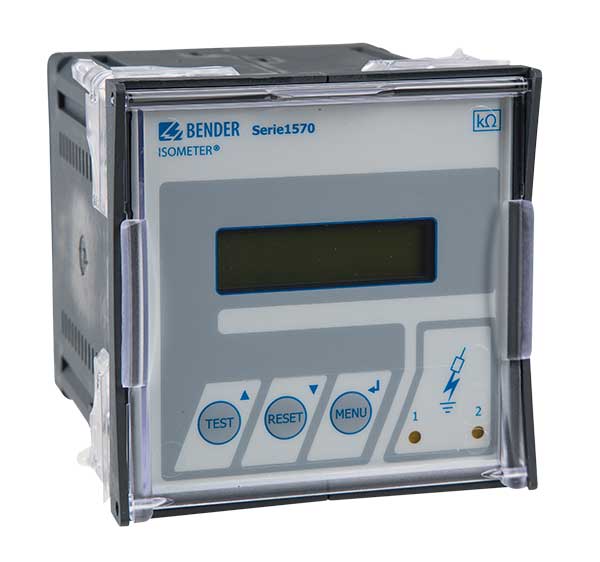

ISOMETER® IR1575…
- Contrôleur permanent d'isolement pour les réseaux IT AC et DC
- Application circuits principaux de courant
- selon la norme DIN EN 61557-8
- Deux valeurs de réponse spécifiées réglables séparément
- Afficheur à cristaux liquides multifonction
Les ISOMETER® de la gamme IR1575 surveillent la résistance d'isolement de circuits principaux (schéma IT) AC, 3(N)AC de 0...480 V ou DC de 0... 480 V.
Le procédé de mesure AMP permet de les utiliser dans des réseaux qui comprennent des composantes à courant continu directement connectées. Afin d'optimiser le temps de mesure, l'IR1575 s'adapte automatiquement aux capacités de fuite du réseau. La tension d'alimentation séparée permet de surveiller le réseau hors tension. En cas d'utilisation dans des réseaux comprenant des entraînements à vitesse variable, il faut tenir compte du domaine de fréquence admissible DC, 30...420 Hz. Pour cette application, il faut utiliser de préférence la gamme iso685.
- Contrôleur permanent d'isolement pour les réseaux IT AC et DC
- Application circuits principaux de courant
- selon la norme DIN EN 61557-8
- Deux valeurs de réponse spécifiées réglables séparément
- Afficheur à cristaux liquides multifonction
Les ISOMETER® de la gamme IR1575 surveillent la résistance d'isolement de circuits principaux (schéma IT) AC, 3(N)AC de 0...480 V ou DC de 0... 480 V.
Le procédé de mesure AMP permet de les utiliser dans des réseaux qui comprennent des composantes à courant continu directement connectées. Afin d'optimiser le temps de mesure, l'IR1575 s'adapte automatiquement aux capacités de fuite du réseau. La tension d'alimentation séparée permet de surveiller le réseau hors tension. En cas d'utilisation dans des réseaux comprenant des entraînements à vitesse variable, il faut tenir compte du domaine de fréquence admissible DC, 30...420 Hz. Pour cette application, il faut utiliser de préférence la gamme iso685.
Caractéristiques
- Surveillance d'isolement pour les réseaux non mis à la terre AC, AC/DC 0 … 480 V et les réseaux DC 0…480 V
- Deux valeurs de réponse spécifiées réglables séparément 2 kΩ…1 MΩ
- Procédé de mesure AMP
- Adaptation automatique à la capacité de fuite du réseau
- LED de signalisation pour alarme 1/alarme 2
- Mémorisation de défauts sélectionnable
- Auto-surveillance des raccordements réseau / terre
- Touche Test et Reset
- Raccordement pour touche Test et Reset externe
- Deux relais d'alarme séparés avec chacun un inverseur exempt de potentiel
- Mode de travail du relais travail ou repos sélectionnable
- Affichage de texte en clair rétroéclairé
- Autosurveillance avec signalisation automatique
- Bornes de raccordement enfichables
- Boîtier montage sur porte 96 x 96 mm
Applications
- Circuits principaux AC ou AC/DC
- Circuits principaux AC/DC avec des composantes à courant continu directement connectées
- Installations ASI, réseaux de batteries
- Appareils de chauffage électrique avec régulation de phase
- Installations avec des alimentations à découpage
ISOMETER® IR1575… Variante(s)
| Type | Tension d'alimentation US | Réf. |
|---|---|---|
| IR1575-435 | AC 88…264 V/DC 77…286 V/AC 340…460 V | B91064000 |
| IR1575W-435 | AC 88…264 V/DC 77…286 V/AC 340…460 V | B91064000W |
| IR1575-434 | AC 16…72 V/DC 10.2…84 V | B91064003 |
| IR1575PG1-435 | AC 88…264 V/DC 77…286 V/AC 340…460 V | B91064002 |
| IR1575PG1W-435 | AC 88…264 V/DC 77…286 V/AC 340…460 V | B91064002W |
| IR1575PG1-434 | AC 16…72 V/DC 10.2…84 V | B91064004 |
Téléchargements pour ISOMETER® IR1575…
| Nom | Type | Taille | Langue | Horodatage | D-/B-Numéro |
|---|---|---|---|---|---|
| IR1570/IR1575 | Quickstarts | 1.4 Mo | DE | 2024/05/2323.05.2024 | D00417 |
| IR1570/IR1575 | Quickstarts | 1.4 Mo | EN | 2024/05/2323.05.2024 | D00417 |
| IR157x | Déclarations de conformité CE | 87.7 Ko | 2022/08/1212.08.2022 | ||
| IR1575PG1 | Manuels | 2.6 Mo | DE | 2021/03/1212.03.2021 | D00357 |
| IR1575PG1 | Manuels | 2.6 Mo | EN | 2021/03/1212.03.2021 | D00357 |
| IR1570/IR1575 | Manuels | 1.9 Mo | DE | 2021/03/1212.03.2021 | D00309 |
| IR1570/IR1575 | Manuels | 2.2 Mo | EN | 2021/03/1212.03.2021 | D00309 |
| IR1570/IR1575 | Manuels | 1.9 Mo | ES | 2020/03/0505.03.2020 | D00309 |
| IR1570/IR1575 | Manuels | 566.9 Ko | FR | 2019/05/1313.05.2019 | D00309 |
| IR1575 | Notices | 327.0 Ko | DE | 2019/11/1313.11.2019 | D00116 |
| IR1575 | Notices | 325.9 Ko | EN | 2019/11/1313.11.2019 | D00116 |
| IR1575 | Notices | 312.2 Ko | ES | 2019/11/1313.11.2019 | D00116 |
| IR1575 | Notices | 421.4 Ko | ZH | 2019/05/1313.05.2019 | D00116 |
| IR1575PG1 | Notices | 466.6 Ko | DE | 2024/09/1818.09.2024 | D00357 |
| IR1575PG1 | Notices | 462.2 Ko | EN | 2024/09/1818.09.2024 | D00357 |
