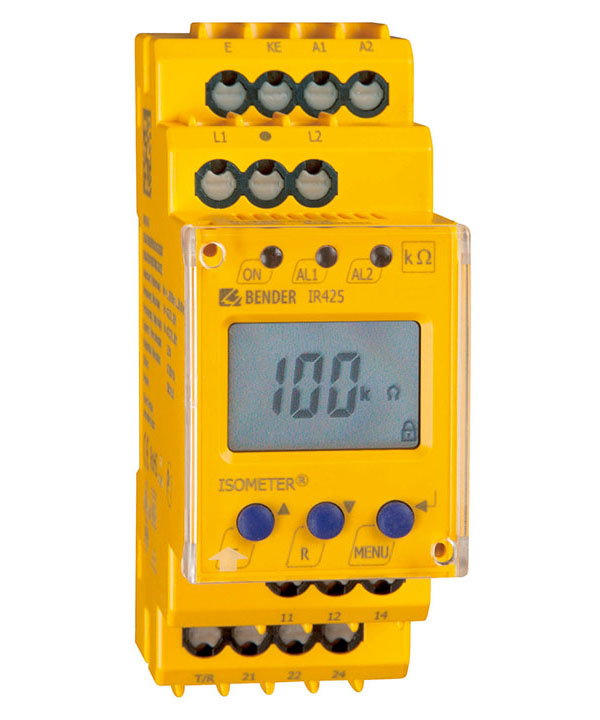

ISOMETER® IR425-D4
- Contrôleur permanent d'isolement pour réseaux IT AC et DC
- Application circuits de commande
- Conforme à la norme DIN EN 61557-8
- Deux valeurs de réponse spécifiées réglables séparément
- Afficheur à cristaux liquides multifonction
Les ISOMETER® de la gamme IR425 surveillent la résistance d'isolement de circuits de commande AC/DC non mis à la terre (réseaux IT) de 0...300 V. Les composantes alimentées en courant continu présentes dans les réseaux AC/DC n'ont aucun influence sur le déclenchement de l'appareil. Une tension d'alimentation séparée permet également une surveillance du réseau hors tension.
- Contrôleur permanent d'isolement pour réseaux IT AC et DC
- Application circuits de commande
- Conforme à la norme DIN EN 61557-8
- Deux valeurs de réponse spécifiées réglables séparément
- Afficheur à cristaux liquides multifonction
Les ISOMETER® de la gamme IR425 surveillent la résistance d'isolement de circuits de commande AC/DC non mis à la terre (réseaux IT) de 0...300 V. Les composantes alimentées en courant continu présentes dans les réseaux AC/DC n'ont aucun influence sur le déclenchement de l'appareil. Une tension d'alimentation séparée permet également une surveillance du réseau hors tension.
Caractéristiques
- Surveillance de l'isolement pour circuits de commande 0…300 V AC/DC
- Deux valeurs de réponse spécifiées réglables séparément
- Fonction de préréglage (paramétrage de base automatique)
- Auto-surveillance des raccordements réseau / terre
- LED de signalisation de service, d'alarme 1, d´alarme 2
- Touche Test/Reset interne/externe
- Deux relais d'alarme réglables séparément (chacun un inverseur)
- Courant de travail / courant de repos sélectionnables
- Mémorisation de défauts sélectionnable
- Autosurveillance avec signalisation automatique
- Afficheur à cristaux liquides multifonction
- Temporisation de réponse réglable
- Boîtier à 2 modules (36 mm)
- Bornes à ressort (deux bornes par raccordement)
Applications
- Circuits de commande AC/DC dans l'industrie, la construction mécanique, les centrales électriques, les ascenseurs, l'automatisation, etc.
- Circuits de commande et auxiliaires AC et DC selon DIN EN 60204-1 „Equipement électrique des machines“, IEC 60204-1, EN 60204-1
- Circuits auxiliaires AC / DC selon DIN VDE 0100-725 (VDE 0100-725)
- Réseaux IT AC / DC plus petits , par ex. installations d'éclairage
ISOMETER® IR425-D4 Variante(s)
| Type | Tension nominale de réseau * Un | Tension d'alimentation * US | Valeur de seuil Ran | Capacité de fuite du réseau Ce | Réf.** |
|---|---|---|---|---|---|
| IR425-D4-1 | DC/AC 0…300 V, 15…460 Hz | DC 9,6…94 V/ AC 16…72 V, 15…460 Hz | 1…200 kΩ | < 20 µF | B71036403 B91036403 |
| IR425-D4-2 | DC/AC 0…300 V, 15…460 Hz | DC 70…300 V/ AC 70…300 V, 15…460 Hz | 1…200 kΩ | < 20 µF | B71036402 B91036402 |
* Valeurs absolues
**(B7… = borne à ressort / B9… = bornier à vis)
Accessoires en option pour ISOMETER® IR425-D4
| Type | Réf. |
|---|---|
| Clip de montage pour fixation par vis (1 pièce est nécessaire par appareil) | B98060008 |
| Cadre de montage XM420 | B990994 |
