Distribution principale et distribution secondaire

Les hôpitaux font partie des infrastructures critiques. C'est la raison pour laquelle l'alimentation électrique des hôpitaux doit être particulièrement fiable et les pannes dues à des défauts électriques doivent être évitées. La surveillance permanente des courants différentiels résiduels permet de détecter à un stade précoce les défauts des appareils et installations électriques. Ainsi, les états critiques et les coupures peuvent être évités.

La surveillance du courant différentiel permet de mesurer les courants de défaut dans les réseaux électriques mis à la terre. La mesure est effectuée entre les conducteurs sous tension L1, L2, L3 et N. L'avantage de la mesure du courant différentiel résiduel réside dans le fait que les courants de défaut sont déjà détectés dans une zone non critique, bien avant qu'un disjoncteur différentiel ne coupe l'alimentation électrique.

Pour simplifier, la surveillance du courant différentiel "compare" les courants des lignes d'alimentation L1, L2 et L3 avec le courant du conducteur N. Les champs magnétiques générés par le courant électrique sont alors mesurés. Idéalement, le courant différentiel résiduel est de 0 mA. Cela signifie que : la somme des courants entrants est égale à la somme des courant sortants. Dans ce cas, cela signifie qu'aucun courant de défaut ne circule, que les champs magnétiques des câbles électriques s'annulent mutuellement et que les transformateurs de courant de mesure ne mesurent pas de courant différentiel.

Vous trouverez de plus amples informations sur notre page de savoir-faire concernant la surveillance du courant différentiel résiduel.

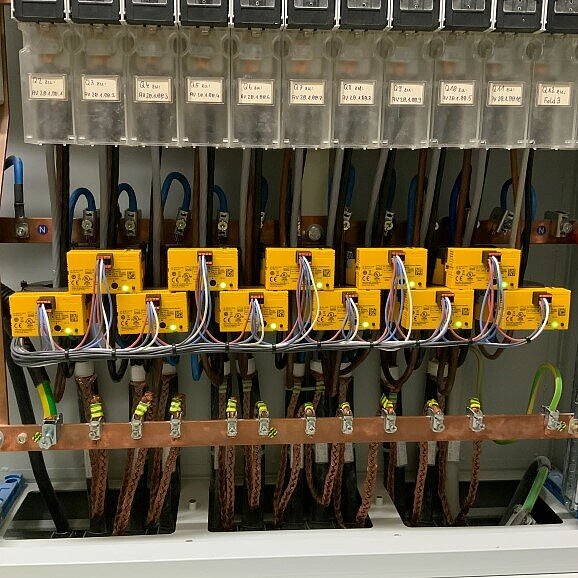

Les systèmes de surveillance à courant différentiel résiduel se composent de transformateurs de courant de mesure (capteurs), d'une unité de mesure et d'une unité d'affichage.

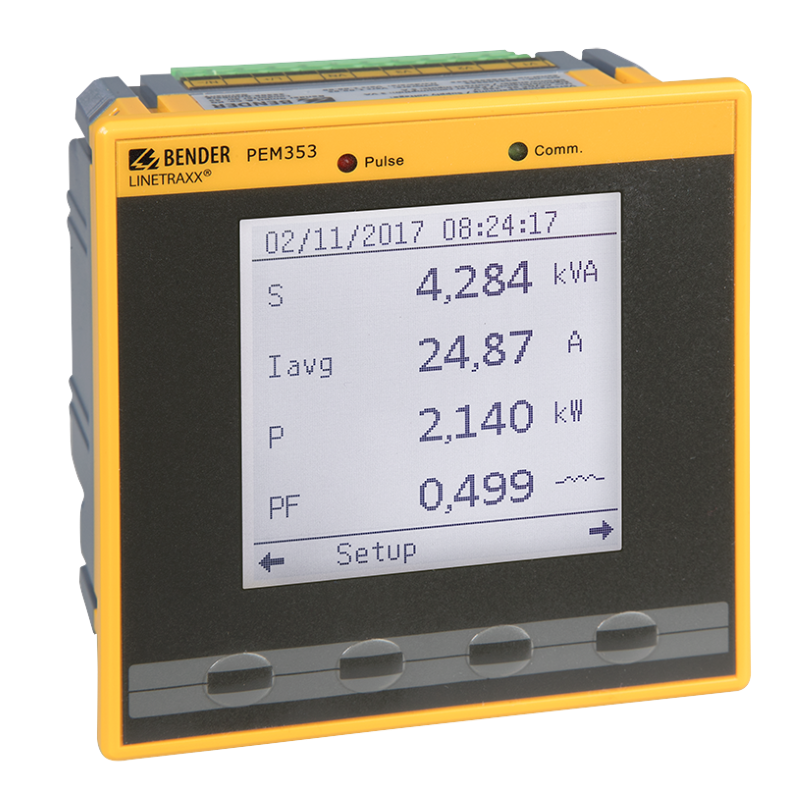

POWERSCOUT® est une solution logicielle de Bender basée sur le cloud qui enregistre, stocke, documente et visualise clairement toutes les valeurs de mesure importantes d'une installation électrique. POWERSCOUT® permet de contrôler en temps réel l'état de l'installation partout dans le monde. En outre, des rapports automatisés peuvent être créés et envoyés par e-mail.

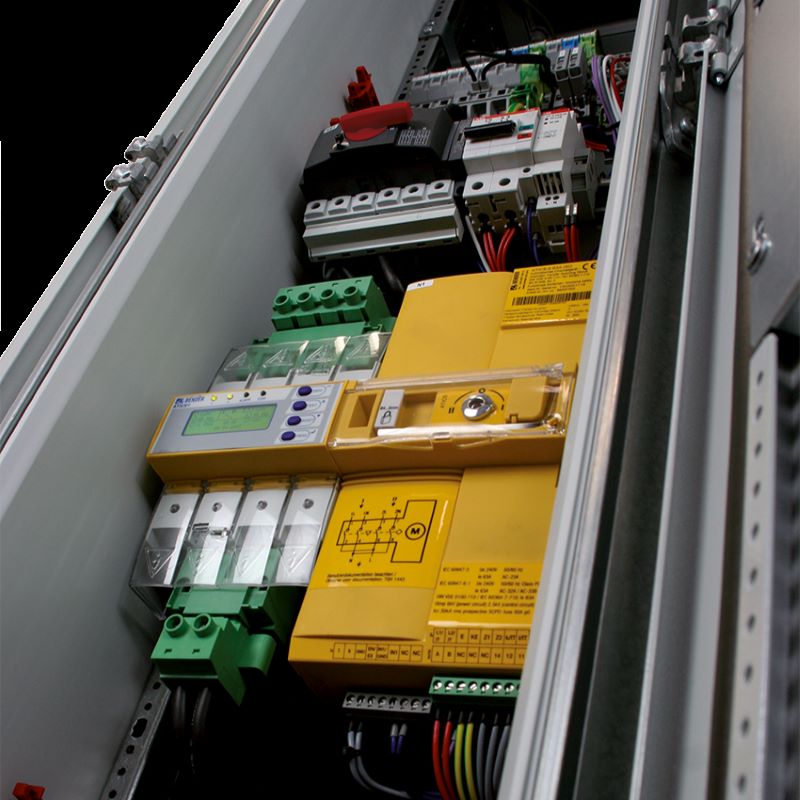

Partout où les normes DIN VDE 0100-710 et HD 60364-7-710 stipulent qu'une panne de courant totale doit être évitée, une unité de commutation doit être prévue. Elle garantit une commutation rapide et sûre entre deux sources d'alimentation indépendantes (source d'alimentation principale et source d'alimentation de sécurité) dans un délai de <= 0,5 à 15 secondes, en fonction de l'application.

Une unité de commutation est également utile dans les distributions secondaires lorsqu'une alimentation électrique sans interruption est requise.
