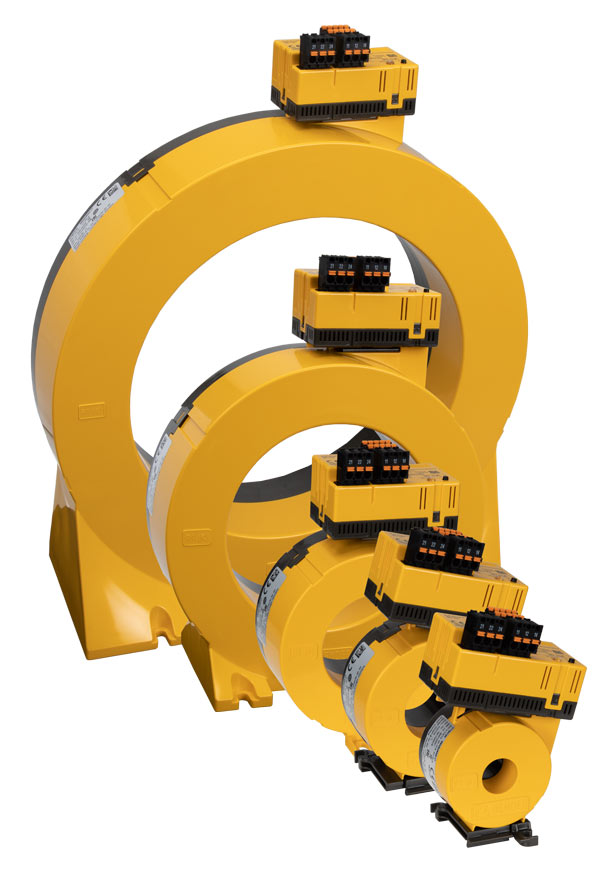

LINETRAXX® RCMB300-Serie

Die Differenzstrom-Überwachungsmodule der RCMB300-Serie sind zur Messung von Gleich- und Wechselfehlerströmen in geerdeten Systemen (TN- und TT-Systemen) vorgesehen. Die Module sind dabei in der Lage, Differenzströme bis zu einer Höhe IΔ = 20 A in einem Frequenzbereich von DC…100 kHz zu messen.

Durch zwei getrennt einstellbare Ansprechwerte kann zwischen Vorwarnung und Alarm unterschieden werden. Bei Erreichen des Ansprechwertes IΔn2 (Alarm) schalten die Ausgangsrelais K1 und K2.

Die Module verfügen über eine RS-485-Schnittstelle mit Modbus RTU, über die Mess- und Alarmwerte übertragen werden. Über diese Schnittstelle ist außerdem eine Parametrierung möglich.

Die Differenzstrom-Überwachungsmodule bestehen jeweils aus der Auswerteelektronik RCMB301 und einem Messstromwandler-Kern der Serie CTBC20(P)…210(P). Zur Zusammenstellung eines vollwertigen Moduls wird daher sowohl die Elektronik als auch ein Messstromwandler-Kern benötigt, bei einer getrennten Bestellung müssen diese beiden Komponenten dann im Rahmen der Inbetriebnahme zusammengesteckt und abgeglichen werden.

Die Messstromwandler-Kerne der Serie CTBC20P…210P verfügen über eine integrierte magnetische Abschirmung und sind für Applikationen mit hohen Last- bzw. Einschaltströmen geeignet.
