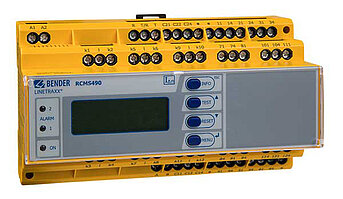

LINETRAXX® RCMS490-D
- Alternative zur Isoprüfung nach DGUV V3. Für MRCD-Applikationen in Verbindung mit Leistungsschalter
- Wahlweise Wechsel-, puls- oder allstromsensitive Messung durch Auswahl der Messstromwandler für jeden Kanal
- Gerätevariante RCMS490 mit einem Meldekontakt pro Kanal
- Analyse der Harmonischen, DC, THF
- Einstellbares Frequenzverhalten für Personen-, Brand- und Anlagenschutz
Das Differenzstrom-Überwachungssystem (RCMS-System) besteht aus einem oder mehreren Differenzstrom-Überwachungsgeräten RCMS460-D/-L oder RCMS490-D/-L, die über die dazugehörigen Messstromwandler Fehler-, Differenz- und Betriebsströme in geerdeten Stromversorgungen erfassen und auswerten können. Die maximale Spannung des überwachten Netzes ist von der Nennisolationsspannung der eingesetzten Messstromwandler bei Stromschienensystemen bzw. der durchgeführten Kabel oder Leitungen abhängig.
Für eine allstromsensitive Messwerterfassung (nach IEC/TR 60755: Typ B) sind die geschlossenen Messstromwandler der Serie CTUB100 oder CTBS25 erforderlich. Für die Messstromwandler aus diesen Serien wird ein 24 V DC Netzgerät (z.B. der Serie STEP-PS) benötigt.
Für Wechsel- und Pulsströme (nach IEC/TR 60755: Typ A) werden die Messstromwandler der Serien CTAC… (geschlossen), WR… (rechteckig), WS… (teilbar) und WF… (flexibel) eingesetzt.
Die verschiedenen Messstromwandler können in beliebiger Kombination an die Messkanäle der Überwachungsgeräte angeschlossen werden. Jedes RCMS460-D/-L und RCMS490-D/-L verfügt über 12 Messkanäle. Insgesamt können bis zu 90 Differenzstrom-Überwachungsgeräte über BMS-Bus (RS-485-Schnittstelle mit BMS-Protokoll) verbunden und so bis zu 1080 Messkanäle (Abgänge) überwacht werden.
Für die Anwendung im Personen-, Brand- und Anlagenschutz kann das Frequenzverhalten entsprechend eingestellt werden. Die gemessenen Ströme können auf harmonische Oberschwingungen analysiert werden.
- Alternative zur Isoprüfung nach DGUV V3. Für MRCD-Applikationen in Verbindung mit Leistungsschalter
- Wahlweise Wechsel-, puls- oder allstromsensitive Messung durch Auswahl der Messstromwandler für jeden Kanal
- Gerätevariante RCMS490 mit einem Meldekontakt pro Kanal
- Analyse der Harmonischen, DC, THF
- Einstellbares Frequenzverhalten für Personen-, Brand- und Anlagenschutz
Das Differenzstrom-Überwachungssystem (RCMS-System) besteht aus einem oder mehreren Differenzstrom-Überwachungsgeräten RCMS460-D/-L oder RCMS490-D/-L, die über die dazugehörigen Messstromwandler Fehler-, Differenz- und Betriebsströme in geerdeten Stromversorgungen erfassen und auswerten können. Die maximale Spannung des überwachten Netzes ist von der Nennisolationsspannung der eingesetzten Messstromwandler bei Stromschienensystemen bzw. der durchgeführten Kabel oder Leitungen abhängig.
Für eine allstromsensitive Messwerterfassung (nach IEC/TR 60755: Typ B) sind die geschlossenen Messstromwandler der Serie CTUB100 oder CTBS25 erforderlich. Für die Messstromwandler aus diesen Serien wird ein 24 V DC Netzgerät (z.B. der Serie STEP-PS) benötigt.
Für Wechsel- und Pulsströme (nach IEC/TR 60755: Typ A) werden die Messstromwandler der Serien CTAC… (geschlossen), WR… (rechteckig), WS… (teilbar) und WF… (flexibel) eingesetzt.
Die verschiedenen Messstromwandler können in beliebiger Kombination an die Messkanäle der Überwachungsgeräte angeschlossen werden. Jedes RCMS460-D/-L und RCMS490-D/-L verfügt über 12 Messkanäle. Insgesamt können bis zu 90 Differenzstrom-Überwachungsgeräte über BMS-Bus (RS-485-Schnittstelle mit BMS-Protokoll) verbunden und so bis zu 1080 Messkanäle (Abgänge) überwacht werden.
Für die Anwendung im Personen-, Brand- und Anlagenschutz kann das Frequenzverhalten entsprechend eingestellt werden. Die gemessenen Ströme können auf harmonische Oberschwingungen analysiert werden.
Merkmale
- Wahlweise Wechsel-, puls- oder allstromsensitive Messung durch Auswahl der Messstromwandler für jeden Kanal
- Echte Effektivwertmessung (r.m.s.)
- 12 Messkanäle pro Einzelgerät für Differenzstrommessung oder digitaler Eingang
- Bis zu 90 Überwachungsgeräte RCMS…, im System 1080 Messkanäle
- Schnelle Parallelabfrage für alle Kanäle
- Ansprechbereiche: 10 mA…10 A (0…2000 Hz), 6 mA…20 A (42…2000 Hz), 100 mA…125 A (42…2000 Hz) RCMS…-D4
- Preset-Funktion
- Einstellbare Zeitverzögerungen
- Einstellbares Frequenzverhalten für Personen-, Brand- und Anlagenschutz
- Historienspeicher mit Zeitstempel für 300 Datensätze
- Datenlogger für 300 Datensätze/Kanal
- Analyse der Harmonischen, DC, THD
- Zwei Alarmrelais mit je 1 Wechsler
- Gerätevariante RCMS490 mit einem Meldekontakt pro Kanal
- Arbeits-/Ruhestrom und Fehlerspeicherverhalten wählbar
- Anschluss externe Reset-/Test-Taste
- Beleuchtetes Grafikdisplay (7-Segment-Anzeige) und Melde-LEDs
- Datenaustausch über BMS-Bus
- Passwortschutz für Geräteeinstellung
- Permanente Messstromwandleranschlussüberwachung
- RoHS-konform
Anwendungen
- Differenz-, Fehler- und Nennströme von Verbrauchern und Anlagen im Frequenzbereich
- 0…2000 Hz (Messstromwandler der Serien CTUB100 oder CTBS25),
- 42…2000 Hz (Messstromwandler CTAC…, WR…, WS…, WF…) messen und auswerten - Überwachung von brandgefährlichen Strömen in feuergefährdeten Betriebsstätten
- EMV-Überwachung von TN-S-Systemen auf „vagabundierende" Ströme und zusätzliche N-PE-Brücken
- Überwachung von N-Leitern auf Überlastung durch harmonische Oberschwingungen
- Überwachung von PE- und PA-Leitern auf Stromfreiheit
- Überwachung der Differenzströme ortsfester elektrischer Anlagen und Betriebsmittel zur Ermittlung praxisgerechter Prüffristen nach der Unfallverhütungsvorschrift DGUV V3 und der Betriebssicherheitsverordnung BetrSichV.
- Personen- und Brandschutz durch schnelle Abschaltung
- Überwachung von Digitaleingängen
LINETRAXX® RCMS490-D Variante(n)
| Typ | Versorgungsspannung US | Art.-Nr. |
|---|---|---|
| RCMS490-D-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053005 |
| RCMS490-D4-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | B94053011 |
| RCMS490-D-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053006 |
| RCMS490-D4-2 | DC 70…276 V / AC 70…276 V, 42…460 Hz | B94053012 |
Optionales Zubehör für LINETRAXX® RCMS490-D
Netzgeräte
| Typ | Art.-Nr. |
|---|---|
| STEP-PS/1 AC/24 DC/0.5 (Netzgerät zur Versorgung von max. 4 Messstromwandlern der Serie CTUB100)* | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 (Netzgerät zur Versorgung von max. 14 Messstromwandlern der Serie CTUB100)* | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 (Netzgerät zur Versorgung von max. 34 Messstromwandlern der Serie CTUB100)* | B94053112 |
| DI-1PSM (RS-485-Zwischenverstärker) | B95012044 |
* Nicht mit CTUB101 verwendbar
Protokollumsetzer
| Typ | Bezeichnung | Versorgungsspannung US* | Art.-Nr. |
|---|---|---|---|
| COM465IP | Condition Monitor mit integriertem Gateway: Bender-System/Ethernet | AC/DC 24…240 V, DC, 50…60 Hz | B95061065 |
| COM465IP Funktionsmodul A | Individuelle Texte für Geräte/Kanäle, Geräte-Ausfallüberwachung, E-Mail bei Alarm | -- | B75061011 |
| COM465IP Funktionsmodul B | Modbus-TCP-Server für max. 98 x 139 BMS-Knoten sowie BCOM und Universalmessgeräte, SNMP-Server | -- | B75061012 |
| COM465IP Funktionsmodul C | Parametrierung von BMS-Geräten sowie BCOM und Universalmessgeräten | -- | B75061013 |
| COM465IP Funktionsmodul D | Visualisierung von Bender-Systemen, Systemvisualisierung | -- | B75061014 |
| COM465IP Funktionsmodul E | Virtuelle Geräte | -- | B75061015 |
| COM465IP Funktionsmodul F | Fremdgeräte einbinden | -- | B75061016 |
| CP907-I | Condition-Monitor für die Verbindung der Bender-BMS-Geräte und der Universalmessgeräte mit TCP/IP-Netzwerken | -- | B95061031 B95061032 |
| CP915-I | Condition-Monitor für die Verbindung der Bender-BMS-Geräte und der Universalmessgeräte mit TCP/IP-Netzwerken | -- | B95061033 B95061034 |
* Absolutwerte
Melde- und Prüfkombination
| Typ | Art.-Nr. |
|---|---|
| MK2430-11 | B95100001 |
| MK2430-12 | B95100002 |
| MK2430P-11 | B95100003 |
| MK2430P-12 | B95100004 |
| MK2430A-11 | B95100005 |
| MK2430A-12 | B95100006 |
| MK2430PA-11 | B95100007 |
| MK2430PA-12 | B95100008 |
| MK2430S-11 | B95100011 |
| MK2430S-12 | B95100012 |
Pulsstromsensitive Messstromwandler für RCMS460/490
| Typ | Innendurchmesser/mm | Bauform | Art.-Nr. |
|---|---|---|---|
| CTAC20 | ø 20 | rund | B98110005 |
| CTAC35 | ø 35 | rund | B98110007 |
| CTAC60 | ø 60 | rund | B98110017 |
| CTAC120 | ø 120 | rund | B98110019 |
| CTAC210 | ø 210 | rund | B98110020 |
| WR70x175S | 70 x 175 | rechteckig | B911738 |
| WR70x175SP | 70 x 175 | rechteckig | B911790 |
| WR115x305S | 115 x 305 | rechteckig | B911739 |
| WR115x305SP | 115 x 305 | rechteckig | B911791 |
| WS20x30 | 20 x 30 | teilbar | B98080601 |
| WS50x80 | 50 x 80 | teilbar | B98080603 |
| WS80x120 | 80 x 120 | teilbar | B98080606 |
Allstromsensitive Messstromwandler für RCMS460/490
| Typ | Innendurchmesser/mm | Bauform | Art.-Nr. |
|---|---|---|---|
| CTUB102-CTBC20 | ø 20 | rund | B78120011 |
| CTUB102-CTBC20P | ø 20 | rund | B78120021 |
| CTBS25 | ø 25 | rund | B98120060 |
| CTUB102-CTBC35 | ø 35 | rund | B78120013 |
| CTUB102-CTBC35P | ø 35 | rund | B78120023 |
| CTUB102-CTBC60 | ø 60 | rund | B78120015 |
| CTUB102-CTBC60P | ø 60 | rund | B78120025 |
| CTUB102-CTBC120 | ø 120 | rund | B78120017 |
| CTUB102-CTBC120P | ø 120 | rund | B78120027 |
| CTUB102-CTBC210 | ø 210 | rund | B78120019 |
| CTUB102-CTBC210P | ø 210 | rund | B78120029 |
Verbindungskabel Messstromwandler CTUB100-Serie – RCMS
| Typ | Länge/m | Art.-Nr. |
|---|---|---|
| CTXS-100 | 1 | B98110090 |
| CTXS-250 | 2,5 | B98110091 |
| CTXS-500 | 5 | B98110092 |
| CTXS-1000 | 10 | B98110093 |
Flexible Messstromwandler (pulsstromsensitiv) für RCMS460/490
| Typ | Innendurchmesser/mm | Versorgungsspannung US | Art.-Nr. |
|---|---|---|---|
| WF170-1 | 170 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080201 |
| WF170-2 | 170 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080202 |
| WF250-1 | 250 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080203 |
| WF250-2 | 250 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080204 |
| WF500-1 | 500 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080205 |
| WF500-2 | 500 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080206 |
| WF800-1 | 800 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080207 |
| WF800-2 | 800 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080208 |
| WF1200-1 | 1200 | DC 9,6…94 V / AC 16…72 V, 42…460 Hz | B78080209 |
| WF1200-2 | 1200 | DC 70…300 V / AC 70…300 V, 42…460 Hz | B78080210 |
Die Messstromwandler der Serie WF… bestehen aus einem flexiblen Messstromwandler W…F und einem Signalumsetzer RCC420.
Zubehör
| Typ | Art.-Nr. |
|---|---|
| Montageclip für Gehäuse XM420 (je Gerät 1 Stck. erforderlich) | B98060008 |
| XM460 Einbaurahmen | B990995 |
| XM490 Einbaurahmen | B990996 |
Downloads für LINETRAXX® RCMS490-D
| Name | Typ | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| RCMS460 - 490 | CE-Konformitätserklärungen | 91.8 KB | 2022/10/2424.10.2022 | ||
| UKCA - RCMS460-490 | Konformitätserklärungen | 139.9 KB | 2022/12/2020.12.2022 | ||
| RCMS460/RCMS490 | Handbücher | 3.8 MB | DE | 2023/07/1111.07.2023 | D00067 |
| RCMS460/RCMS490 | Handbücher | 4.0 MB | EN | 2023/07/1111.07.2023 | D00067 |
| RCMS460/RCMS490 | Handbücher | 1.7 MB | ES | 2019/05/1313.05.2019 | D00067 |
| RCMS460/RCMS490 | Datenblätter | 919.1 KB | DE | 2023/07/3131.07.2023 | D00067 |
| RCMS460/RCMS490 | Datenblätter | 891.9 KB | EN | 2023/07/3131.07.2023 | D00067 |
| RCMS460/RCMS490 | Datenblätter | 900.0 KB | ES | 2023/07/3131.07.2023 | D00067 |
| RCMS460/RCMS490 | Datenblätter | 1.4 MB | ZH | 2019/05/1313.05.2019 | D00067 |
| CTUB100 wiring addendum (US) | Technische Informationen | 244.9 KB | EN | 2020/11/1919.11.2020 | |
| RCMS460/RCMS490 | Kurzanleitungen | 674.2 KB | DE | 2023/07/1111.07.2023 | D00067 |
| RCMS460/RCMS490 | Kurzanleitungen | 674.2 KB | EN | 2023/07/1111.07.2023 | D00067 |
