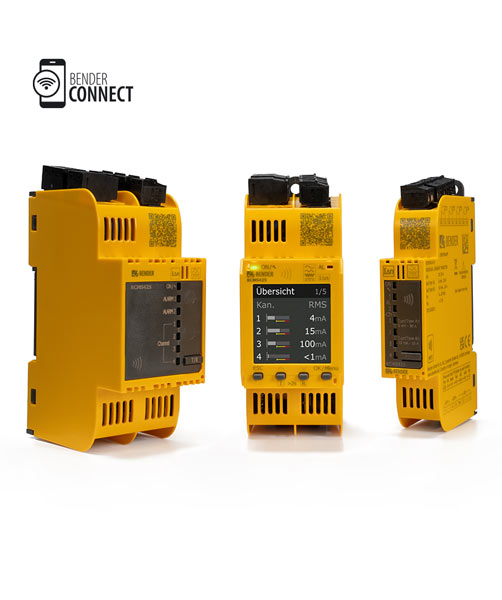

LINETRAXX® SmartDetect RCMS410, RCMS425-L, RCMS425-D
- 4 Kanäle in einem kompakten Gehäuse
- Wechsel-, puls- und/oder allstromsensitive Messung je Kanal
- Analyse der Oberschwingungen bis zur 400. Harmonischen
- Einstellbares Frequenzverhalten
- Kommunikation über verschiedene Schnittstellen
Das LINETRAXX® SmartDetect RCMS410/RCMS425-L/RCMS425-D ist ein Messgerät zur Überwachung von Differenzströmen in geerdeten Stromversorgungsnetzen. Es kann 4 Messkanäle gleichzeitig überwachen und misst Differenzströme zwischen 2 mA und 70 A bei Gleichspannung und in einem Frequenzbereich von 15 Hz bis 20 kHz Wechselspannung.
An die Differenzstrom-Eingänge müssen entsprechende Messstromwandler (z. B. CTUB100-Serie und CTAC-Serie) angeschlossen werden.
Pro Kanal können individuelle Ansprechwerte für Vorwarnung und Hauptalarm eingestellt, sowie zwischen RMS-Wert aus AC und DC oder der einzelnen AC- und DC-Komponente unterschieden werden.
Die Alarmierung wird durch Alarm-LEDs (RCMS410 und RCMS415-L) oder auf einem LCD-Display (RCMS425-D) angezeigt. Eine Alarmierung ist außerdem über die digitalen Ausgänge und über die Modbus RTU-Schnittstelle möglich.
Alle Geräte verfügen über vielseitig einsetzbare digitale Ein- und Ausgänge, sowie einen Analogausgang.
Die Kommunikation zu übergeordneten Systemen erfolgt über eine Modbus RTU-Schnittstelle. Die Geräteeinstellung kann über Modbus RTU oder über die NFC-Schnittstelle mit der Bender Connect App vorgenommen werden. Eine Voreinstellung der Betriebsparameter ab Werk ist ebenfalls möglich.
Mittels Funktionsmodulen können die Geräte um verschiedene Funktionen erweitert werden.
Video: Installation des LINETRAXX® SmartDetect RCMS410
0:47 Anschlussmöglichkeiten
2:21 Montage und Anschluss
3:57 Anschluss Messstromwandler
4:55 Anschluss Spannungsversorgung und Schnittstelle
5:50 Inbetriebnahme: Parametrierung der Schnittstelle mit der Bender Connect App
8:10 Inbetriebnahme des RCMS410 am Bender COMTRAXX System
11:05 Inbetriebnahme: Einstellung der wichtigsten Parameter
- 4 Kanäle in einem kompakten Gehäuse
- Wechsel-, puls- und/oder allstromsensitive Messung je Kanal
- Analyse der Oberschwingungen bis zur 400. Harmonischen
- Einstellbares Frequenzverhalten
- Kommunikation über verschiedene Schnittstellen
Das LINETRAXX® SmartDetect RCMS410/RCMS425-L/RCMS425-D ist ein Messgerät zur Überwachung von Differenzströmen in geerdeten Stromversorgungsnetzen. Es kann 4 Messkanäle gleichzeitig überwachen und misst Differenzströme zwischen 2 mA und 70 A bei Gleichspannung und in einem Frequenzbereich von 15 Hz bis 20 kHz Wechselspannung.
An die Differenzstrom-Eingänge müssen entsprechende Messstromwandler (z. B. CTUB100-Serie und CTAC-Serie) angeschlossen werden.
Pro Kanal können individuelle Ansprechwerte für Vorwarnung und Hauptalarm eingestellt, sowie zwischen RMS-Wert aus AC und DC oder der einzelnen AC- und DC-Komponente unterschieden werden.
Die Alarmierung wird durch Alarm-LEDs (RCMS410 und RCMS415-L) oder auf einem LCD-Display (RCMS425-D) angezeigt. Eine Alarmierung ist außerdem über die digitalen Ausgänge und über die Modbus RTU-Schnittstelle möglich.
Alle Geräte verfügen über vielseitig einsetzbare digitale Ein- und Ausgänge, sowie einen Analogausgang.
Die Kommunikation zu übergeordneten Systemen erfolgt über eine Modbus RTU-Schnittstelle. Die Geräteeinstellung kann über Modbus RTU oder über die NFC-Schnittstelle mit der Bender Connect App vorgenommen werden. Eine Voreinstellung der Betriebsparameter ab Werk ist ebenfalls möglich.
Mittels Funktionsmodulen können die Geräte um verschiedene Funktionen erweitert werden.
Video: Installation des LINETRAXX® SmartDetect RCMS410
0:47 Anschlussmöglichkeiten
2:21 Montage und Anschluss
3:57 Anschluss Messstromwandler
4:55 Anschluss Spannungsversorgung und Schnittstelle
5:50 Inbetriebnahme: Parametrierung der Schnittstelle mit der Bender Connect App
8:10 Inbetriebnahme des RCMS410 am Bender COMTRAXX System
11:05 Inbetriebnahme: Einstellung der wichtigsten Parameter
Merkmale
Besonderheiten
- 4 Messkanäle zur Wechsel-, puls- und/oder allstromsensitive Messung
- Einstellbares Frequenzverhalten
- Funktionserweiterung durch freischaltbare Softwaremodule möglich
- Einfache Konfiguration mit Bender Connect App über NFC-Schnittstelle
- Kundenspezifische Werkeinstellungen möglich
Differenzstrommessung
- Differenzstrom-Überwachungsgerät gemäß DIN EN 62020-1 (IEC 62020-1)
- 4 Messkanäle zur Differenzstrommessung
- alternativ kann jeder Kanal auch als Digitaleingang (Hauptalarm) konfiguriert werden
- Wahlweise je Kanal Gleich-, wechsel- und pulsstromsensitive Messung
- Charakteristiken Typ A, Typ F, Typ B und Typ B+ nach IEC 60755 (bzw. VDE 0664-400) einstellbar
- Effektivwertmessung AC/DC (RMS), AC und DC
- Frequenzbereich: DC, 15 Hz…20 kHz
- Analyse der Oberschwingungen bis zur 400. Harmonischen, Berechnung des THD-Wertes
Ansprechwertüberwachung
- Hauptalarm mit einstellbarem Ansprechdifferenzstrom IΔn
- Vorwarnung: 10…100 % vom Ansprechdifferenzstrom IΔn
- Getrennte Auswertung von AC/DC (RMS), AC- und DC-Komponente
- Ansprechdifferenzstrom
- Typ A: 6 mA…30 A
- Typ F: 6 mA…30 A (15 Hz…20 kHz)
- Typ B/Typ B+: 10 mA…10 A (nur mit Funktionsmodul B „Allstromsensitive Messwerterfassung“) - Einstellbares Frequenzverhalten
- Wahlweise Überstrom- (Standard), Unterstrom- oder Fensterfunktion je Kanal
- Einstellbare Zeitverzögerungen
- Fehlerspeicherverhalten je Kanal wählbar
- Preset-Funktion
- Reload-Funktion
- Start im Alarm und Anlaufverzögerung konfigurierbar
- Permanente Messstromwandler-Anschlussüberwachung
Anzeige und Bedienung
- Konfiguration mit Bender Connect App über NFC-Schnittstelle
- LED-Bargraph mit (RCMS410, RCMS425-L)
- Gerätstatus-LED
- LEDs für Warnung und Hauptalarm
- Alarm-LEDs je Kanal - Display (RCMS425-D)
- Gerätestatus-LED
- Alarm-LED
- Volltextmenü
- 4-Tasten Navigation - Integrierte kombinierte Test-/Reset-Taste, Anschluss für externe Tasten

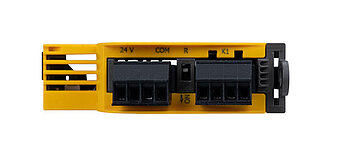

Schnittstellen
- Ein Digitaleingang (I), ein Digitaleingang/-ausgang (Q) und ein multifunktionaler Digital-/Analogausgang (M+)
- Alarm-Relais K1 und K2 (RCMS425-L, RCMS425-D)
- Modbus RTU (RS-485)
- NFC-Schnittstelle zur Parametrierung des Geräts im bestromten und unbestromten Zustand mit der Bender Connect App
Versorgungsspannung
- Versorgungsspannung DC 24 V
- Weitbereichsnetzteil AC/DC 100…240 V (RCMS425-L, RCMS425-D)
Anwendungen
- Differenz-, Fehler- und Nennströme von Verbrauchern und Anlagen messen und auswerten
- Überwachung der Differenzströme ortsfester elektrischer Anlagen und Betriebsmittel als Alternative zur RIso-Prüfung nach Unfallverhütungsvorschrift DGUV V3 und Betriebssicherheitsverordnung BetrSichV
- Erkennen schleichender Verschlechterungen der Isolation unterstützt bei der vorbeugenden Instandhaltung
- Überwachung von brandgefährlichen Strömen in feuergefährdeten Betriebsstätten
- EMV-Überwachung von TN-S-Systemen auf „vagabundierende" Ströme und zusätzliche N-PE-Brücken
- Überwachung von PE- und PA-Leitern auf Stromfreiheit
- Überwachung von N-Leitern auf Überlastung durch Oberschwingungen
- Überwachung von Digitaleingängen
LINETRAXX® SmartDetect RCMS410, RCMS425-L, RCMS425-D Variante(n)
Wählen Sie zunächst den Typ und im Anschluss anhand der Funktionsmodule die Gerätevariante (Art.-Nr.) aus.
Typ-Auswahl
| Typ | Anzeige | IOs, Relais (Wechsler) | Versorgungsspannung | Bauform |
|---|---|---|---|---|
| RCMS410 | LED-Bargraph | M+, Q, I | DC 24 V | 1 TE |
| RCMS425-L | LED-Bargraph | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 TE |
| RCMS425-D | LCD-Display | M+, Q, I; K1, K2 | DC 24 V; AC/DC 100...240 V | 2 TE |
Funktionsmodul-Auswahl
Die Funktionsmodule können ab Werk oder nachträglich als zeitlich unbegrenzte Lizenzerworben werden. Eine nachträgliche Aktivierung einzelner oder mehrerer Funktionsmodule ist bei allen Varianten (Art.-Nr.) möglich.
Alle Varianten können mit Messtromwandlerserien des Typs A/F eingesetzt werden.
Zur Verwendung von Messstromwandlerserien des Typs B/B+ zur allstromsensitiven Messung wird das Funktionsmodul B benötigt.
Funktionsmodule:
- A: Oberwellenanalyse (FFT)
- B: Allstromsensitive Messung für die Verwendung mit Messtromwandlerserien Typ B/B+
- C: Fremdwandleranbindung Typ A
| Typ | kundespezifische Werkseinstellungen | aktivierte Funktionsmodule | Art.-Nr. |
|---|---|---|---|
| RCMS410 | möglich* | kundenspezifisch* | B84604040 |
| nein | B | B84604041 | |
| nein | A, B, C | B84604042 | |
| RCMS425-L | möglich* | kundenspezifisch* | demnächst verfügbar |
| nein | B | ||
| nein | A, B, C | ||
| RCMS425-D | möglich* | kundenspezifisch* | |
| nein | B | ||
| nein | A, B, C |
* Im Rahmen des Bestellprozesses können gemeinsam mit unserem Vertrieb bei einigen Parametern (z. B. Ansprechwerte und Schnittstelleneinstellungen) kundenspezifische Werkseinstellungen festgelegt werden, mit denen die Geräte ausgeliefert werden. Der Hinweis auf eine kundenspezifisch konfigurierte Variante findet sich dann auf der Verpackung des Einzelproduktes sowie im Lieferschein (dort sind die geänderten Parameter aufgelistet, die Zuordnung erfolgt über die Positionsnummer im Lieferschein und die Seriennummer des Geräts).
Optionales Zubehör für LINETRAXX® SmartDetect RCMS410, RCMS425-L, RCMS425-D
Spannungsversorgung
| Typ | max. angeschlossene Wandler | Art.-Nr. |
|---|---|---|
| STEP-PS/1 AC/24 DC/0.5 | 4 | B94053110 |
| STEP-PS/1 AC/24 DC/1.75 | 14 | B94053111 |
| STEP-PS/1 AC/24 DC/4.2 | 34 | B94053112 |
Messstromwandler
| Typ |
|---|
| CTUB100-Serie |
| CTBS25 |
| CTAC-Serie |
| Serie W…-S… |
| Serie WR…S(P) |
| Serie WS |
| Serie WS…S |
