RCMB104 Chipset D0569
Das RCMB104 Chipset D0569 für die allstromsensitive Differenzstrom-Überwachung wird in Kombination mit einem Messstromwandler und einem installationsseitigen RCD Typ A zur Fehlerstromüberwachung von AC-Ladesystemen für Elektrofahrzeuge eingesetzt, in denen Gleich- oder Wechselfehlerströme auftreten können.
Das Chipset ist, je nach Variante, zur Integration in eine Ladeeinrichtung (Mode 2, IC-CPD) nach IEC 62752 oder UL 2231-2 (CCID5 oder CCID20) geeignet.
Mit unseren Komponenten zum Messen von Fehlerströmen erhalten Sie eine hochmoderne Lösung für die zuverlässige Messung in verschiedenen Anwendungen. Die Kombination aus dem leistungsstarken CCE4400 Sensor, dem intelligenten Mikrocontroller und der flexiblen Firmware macht dieses System zu einer herausragenden Wahl für Ihre IC-CPD-Anforderungen. Vertrauen Sie auf Bender für Präzision, Konformität und Sicherheit in Ihrer Elektroinstallation.

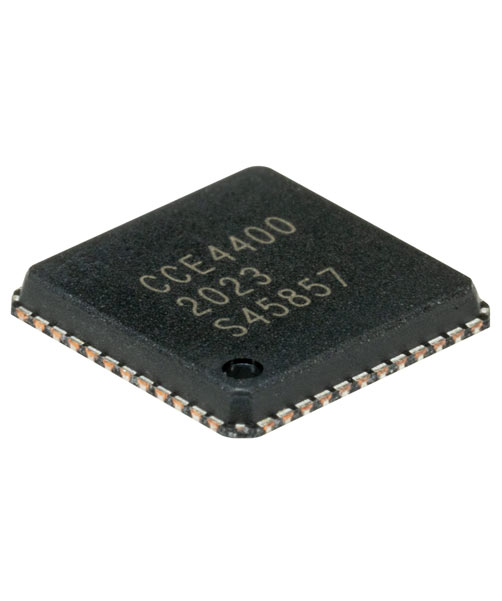

Die Herzstücke dieser fortschrittlichen Lösung sind das Bender ASIC CCE4400 und ein leistungsstarker Mikrocontroller mit der Firmware D0569.
Das RCMB104 Chipset D0569 für die allstromsensitive Differenzstrom-Überwachung wird in Kombination mit einem Messstromwandler und einem installationsseitigen RCD Typ A zur Fehlerstromüberwachung von AC-Ladesystemen für Elektrofahrzeuge eingesetzt, in denen Gleich- oder Wechselfehlerströme auftreten können.
Das Chipset ist, je nach Variante, zur Integration in eine Ladeeinrichtung (Mode 2, IC-CPD) nach IEC 62752 oder UL 2231-2 (CCID5 oder CCID20) geeignet.
Mit unseren Komponenten zum Messen von Fehlerströmen erhalten Sie eine hochmoderne Lösung für die zuverlässige Messung in verschiedenen Anwendungen. Die Kombination aus dem leistungsstarken CCE4400 Sensor, dem intelligenten Mikrocontroller und der flexiblen Firmware macht dieses System zu einer herausragenden Wahl für Ihre IC-CPD-Anforderungen. Vertrauen Sie auf Bender für Präzision, Konformität und Sicherheit in Ihrer Elektroinstallation.
Die Herzstücke dieser fortschrittlichen Lösung sind das Bender ASIC CCE4400 und ein leistungsstarker Mikrocontroller mit der Firmware D0569.
Merkmale
- Vier Ausgänge (Switch1, Switch2, Error, PWM)
- Messbereich ±300 mA
- Differenzstromauflösung 0,2 mA
- Patentierte Messtechnik (Patente: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856)
- Laststrom bis 32 A RMS (einphasig) bzw. 3 x 32 A RMS (dreiphasig) (geräteabhängig)
- Fehlerausgang (Integrierte Selbstüberwachung und Testfunktionen)
- Hohe Unempfindlichkeit gegenüber externen Störgrößen
- Verfügbare Varianten für Applikation gemäß IEC 62752 und UL 2231-2
- Großer Einsatzbereich auch in schwieriger Umgebung (z. B. bei Auftreten externer Felder)
- Kann in den Anwendungen nach IEC 62752 in Verbindung mit einem RCD Typ A und einer geeigneten Schalteinrichtung (z. B. Leistungsrelais) einen RCD Typ B ersetzen.
- Chipset bestehend aus ASIC und Microcontroller
- Kompatibel mit verschiedenen Messstromwandlern (siehe Tabelle)
- Optimiert für kostengünstige Designs
Anwendungen
- AC-Ladesysteme für Elektrofahrzeuge, in denen Gleich- oder Wechselfehlerströme auftreten können
RCMB104 Chipset D0569 Variante(n)
| Typ | Beschreibung | Art.-Nr. |
|---|---|---|
| CCE4400 | Sensorschaltung | B980399 |
| Mikrocontroller | Programmiert mit IC-CPD Analysesoftware D0569 | B98039701 |
Kompatibel mit verschiedenen Messstromwandler
| Typ | Beschreibung | Art.-Nr. |
|---|---|---|
| WN12-01 | Stromwandler ø12 mm, 1 N AC 16 A | A166540 |
| WN18-10 | Stromwandler ø18 mm, 3 N AC 32 A | B98080062 |
| W15BS-02 | Stromwandler mit Kabel 18 cm | B98080067 |
| CTBC17P-03 | Stromwandler ø 17 mm, Leiterplattenmontage | B98080070 |
| CTBC17P-03-K0325 | Stromwandler ø 17 mm, Kabelvariante (Länge 325 mm) | B98080071 |
| CTBC17-Kabel1470 | Kabel inkl. Clip-Gehäuse, Steckerlänge 1470 mm | B98080542 |
| CTBC17-Kabel600 | Kabel inkl. Clip-Gehäuse, Steckerlänge 600 mm | B98080543 |
| CTBC17-Kabel325 | Kabel inkl. Clip-Gehäuse, Steckerlänge 325 mm | B98080541 |
| CTBC17-Kabel180 | Kabel inkl. Clip-Gehäuse, Steckerlänge 180 mm | B98080540 |
