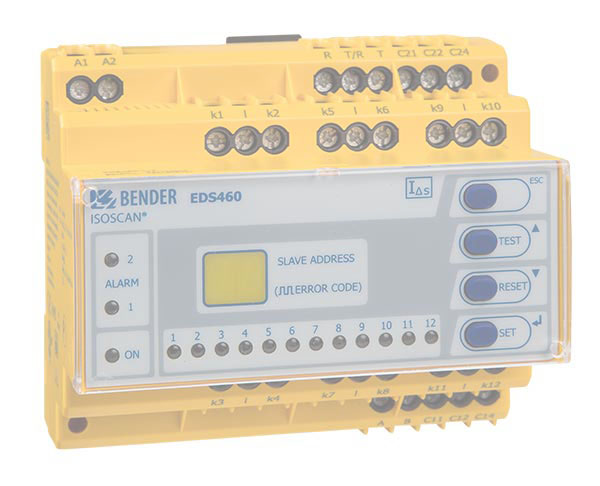

ISOSCAN® EDS460-L
- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 01.01.2025.
Ihr persönlicher Ansprechpartner berät Sie gerne.
Kennen Sie schon unsere neue Produktgeneration:
- Diese Geräteserie befindet sich in der Abkündigungsphase. -
Lieferbar nach Verfügbarkeit bis 01.01.2025.
Ihr persönlicher Ansprechpartner berät Sie gerne.
Kennen Sie schon unsere neue Produktgeneration:
Merkmale
- Isolationsfehlersuche in IT-Systemen
- Für AC, 3AC, DC und IT-Systeme
- Steuer- und Anzeigefunktion in einem Gerät (EDS…-D)
- 12 Messkanäle (Abgänge) für Messstromwandler Serie CTAC, WR, WS
- Bis zu 90 EDS Isolationsfehlersuchgeräte im System (1080 Messkanäle)
- Abfragezeit max. 10 s für alle Messkanäle (parallele Abfrage)
- Ansprechempfindlichkeit
- EDS460/490 2…10 mA
- EDS461/491 0,2…1 mA - Historienspeicher für 300 Ereignisse
- Zwei Alarmrelais mit je einem Wechsler
- Arbeits-/Ruhestrom wählbar
- Anschluss externe Reset-/Test-Taste
- Anzeige über Grafikdisplay bzw. 7-Segment-Anzeige und Melde-LEDs
- BMS-Adressbereich 1…90
- Serielle Schnittstelle RS-485
- Permanente Wandleranschlussüberwachung
- Fehlerspeicherverhalten wählbar
- Zusätzliche AC-Differenzstrommessung
Anwendungen
- Isolationsfehlersuche in AC, AC/DC und DC-IT-Systemen
- Haupt- und Steuerstromkreise in Industrieanlagen und Schiffen
- Diodenentkoppelte DC-IT-Systeme in Kraftwerken
- Systeme für medizinisch genutzte Räume
ISOSCAN® EDS460-L Variante(n)
| Typ | Versorgungsspannung US* | Ansprechwert | Art.-Nr. |
|---|---|---|---|
| EDS460-L-1 | DC 16…94 V / AC 16…72 V, 42…460 Hz | 2…10 mA | B91080003 |
| EDS460-L-2 | AC/DC 70…276 V / AC 42…460 Hz | 2…10 mA | B91080004 |
*Absolutwerte
Optionales Zubehör für ISOSCAN® EDS460-L
Zubehör
| Typ | Versorgungsspannung US* | Art.-Nr. |
|---|---|---|
| DI-1DL (Busverstärker) | AC 85…260 V, 50…60 Hz | B95012047 |
| DI-2USB (Schnittstellen-Umsetzer RS-485/USB) | Aus USB-Schnittstelle gespeist | B95012045 |
*Absolutwerte
Protokollumsetzer
| Typ | Versorgungsspannung US | Art.-Nr. |
|---|---|---|
| COM465IP | AC/DC 24…240 V, 50…60 Hz | B95061065 |
Messstromwandler für EDS460/490
| Typ | Innendurchmesser/mm | Bauform | Artikel-Nr. |
|---|---|---|---|
| CTAC20 | ø 20 | rund | B98110005 |
| CTAC35 | ø 35 | rund | B98110007 |
| CTAC60 | ø 60 | rund | B98110017 |
| CTAC120 | ø 120 | rund | B98110019 |
| CTAC210 | ø 210 | rund | B98110020 |
| WR70x175 | 70 x 175 | rechteckig | B98080609 |
| WR115x305 | 115 x 305 | rechteckig | B98080610 |
| WS20x30 | 20 x 30 | teilbar | B98080601 |
| WS50x80 | 50 x 80 | teilbar | B98080603 |
| WS80x80 | 80 x 80 | teilbar | B98080605 |
| WS80x120 | 80 x 120 | teilbar | B98080606 |
| WS80x160 | 80 x 160 | teilbar | B98080608 |
Alternative Messstromwandler aus dem Bender-Programm
| Typ | Innendurchmesser/mm | Bauform | Artikel-Nr. |
|---|---|---|---|
| W10/600 | 10 | rund | B911761 |
| W0-S20 | 20 | rund | B911787 |
| W1-S35 | 35 | rund | B911731 |
| W2-S70 | 70 | rund | B911732 |
| W3-S105 | 105 | rund | B911733 |
| W4-S140 | 140 | rund | B911734 |
| W5-S210 | 210 | rund | B911735 |
| WR70x175S | 70x175 | rechteckig | B911738 |
| WR115x305S | 115x305 | rechteckig | B911739 |
| WR150x350S | 150x350 | rechteckig | B911740 |
| WR200x500S | 200x500 | rechteckig | B911763 |
| WS50x80S | 50x80 | teilbar | B911741 |
| WS80x80S | 80x80 | teilbar | B911742 |
| WS80x120S | 80x120 | teilbar | B911743 |
| WS80x160S | 80x160 | teilbar | B911755 |
Messstromwandler für EDS461/491
| Typ | Innendurchmesser/mm | Bauform | Artikel-Nr. |
|---|---|---|---|
| WS20x30-8000 | 20 x 30 | teilbar | B98080602 |
| WS50x80-8000 | 50 x 80 | teilbar | B98080604 |
Alternative Messstromwandler aus dem Bender-Programm
| Typ | Innendurchmesser/mm | Bauform | Art.-Nr. |
|---|---|---|---|
| W10/8000 | 10 | rund | B911759 |
| W1-35/8000 | 35 | rund | B911756 |
| WS20x30/8000 | 20 x 30 | teilbar | B911764 |
| WS50x80/8000 | 50 x 80 | teilbar | B911757 |
| W10/8000-6 | 10 | rund, 6-fach | B911900 |
