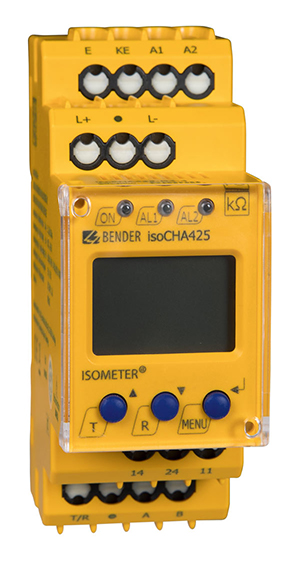

ISOMETER® isoCHA425

Überwachung des Isolationswiderstands von DC-Ladestationen nach CCS oder CHAdeMO
Erkennung von einpoligen Isolationsfehlern im DC-Netzspannungsbereich zwischen 50 V und 400 V innerhalb von 1 s
Erkennung von zweipoligen Isolationsfehlern innerhalb von 10 s
Messung der Netzspannung (true r.m.s) mit Unter-/Überspannungserkennung
Messung der DC-Spannungen Netz gegen Erde (L+/PE und L-/PE)

Das ISOMETER® überwacht den Isolationswiderstand R_F für DC-Schnellladestationen nach CHAdeMO-Standard oder nach Combined Charging System (CCS) für Netznennspannungsbereiche zwischen DC 0 V und 400 V. Einpolige Isolationfehler werden mit einer Ansprechzeit ≤ 1 Sekunde gemeldet. Zweipolige Isolationsfehler innerhalb von 10 Sekunden. Die maximal zulässige Netzableitkapazität C_e beträgt 5 μF.

Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen.

Beachten Sie die in den technischen Daten angegebenen Grenzen des Einsatzbereichs. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

Fragen? Kontaktieren Sie uns!

Überwachung des Isolationswiderstands von DC-Ladestationen nach CCS oder CHAdeMO
Erkennung von einpoligen Isolationsfehlern im DC-Netzspannungsbereich zwischen 50 V und 400 V innerhalb von 1 s
Erkennung von zweipoligen Isolationsfehlern innerhalb von 10 s
Messung der Netzspannung (true r.m.s) mit Unter-/Überspannungserkennung
Messung der DC-Spannungen Netz gegen Erde (L+/PE und L-/PE)

Das ISOMETER® überwacht den Isolationswiderstand R_F für DC-Schnellladestationen nach CHAdeMO-Standard oder nach Combined Charging System (CCS) für Netznennspannungsbereiche zwischen DC 0 V und 400 V. Einpolige Isolationfehler werden mit einer Ansprechzeit ≤ 1 Sekunde gemeldet. Zweipolige Isolationsfehler innerhalb von 10 Sekunden. Die maximal zulässige Netzableitkapazität C_e beträgt 5 μF.

Durch individuelle Parametrierung ist in jedem Falle die Anpassung an die Anlagen- und Einsatzbedingungen vor Ort vorzunehmen, um die Forderungen der Normen zu erfüllen.

Beachten Sie die in den technischen Daten angegebenen Grenzen des Einsatzbereichs. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.

Fragen? Kontaktieren Sie uns!

Merkmale

Überwachung des Isolationswiderstands R_F von DC-Ladestationen nach CHAdeMO-Standard oder Combined Charging System (CCS)
CHAdeMO (Modus CHd):
– Maximale Netzableitkapazität 1,6 μF je Leiter
– Erkennung von Isolationsfehlern im Netzspannungsbereich 50 V bis 400 V
– Ansprechzeiten einpoliger Isolationsfehler R_FU:
• R_FU ≤ 100 kΩ: max. 1 s
• 100 kΩ < R_FU ≤ 2 MΩ: max. 10 s
– Ansprechzeit zweipoliger Isolationsfehler RFS: max. 10 s
CCS (Modus dc):
– Erkennung von Isolationsfehlern bis 2 MΩ
– Maximale Netzableitkapazität C_e: 5 μF
– Ansprechzeit t_an bei C_e ≤ 5 μF oder R_F ≤ 100 kΩ: max. 10 s
Messung der Netzableitkapazität C_e
Messung der Netznennspannung U_n (True-RMS) mit Unter-/Überspannungserkennung
Messung der DC-Verlagerungsspannungen U_L1e (zwischen L+ und Erde) sowie U_L2e(zwischen L– und Erde)

Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
Zwei getrennt einstellbare Ansprechwert-Bereiche von 5…250 kΩ (Vorwarnung, Alarm)
Ausgabe der Alarme über LEDs (‚AL1‘, ‚AL2‘), Display und Alarmrelais (‚K1‘, ‚K2‘)
Automatischer Geräteselbsttest mit Anschlussüberwachung
Ruhe- oder Arbeitsstromverhalten der Relais wählbar
Messwertanzeige über multifunktionales LC-Display
Fehlerspeicherung aktivierbar
RS-485 (galvanisch getrennt) mit folgenden Protokollen:
– BMS (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten
– Modbus RTU
– IsoData (für kontinuierliche Datenausgabe)
Passwortschutz gegen unbefugtes Ändern von Parametern
Stopp-Modus zur Deaktivierung des Messpulsgenerators

Anwendungen

DC Ladestationen für Elektrofahrzeuge nach CCS oder CHAdeMO
