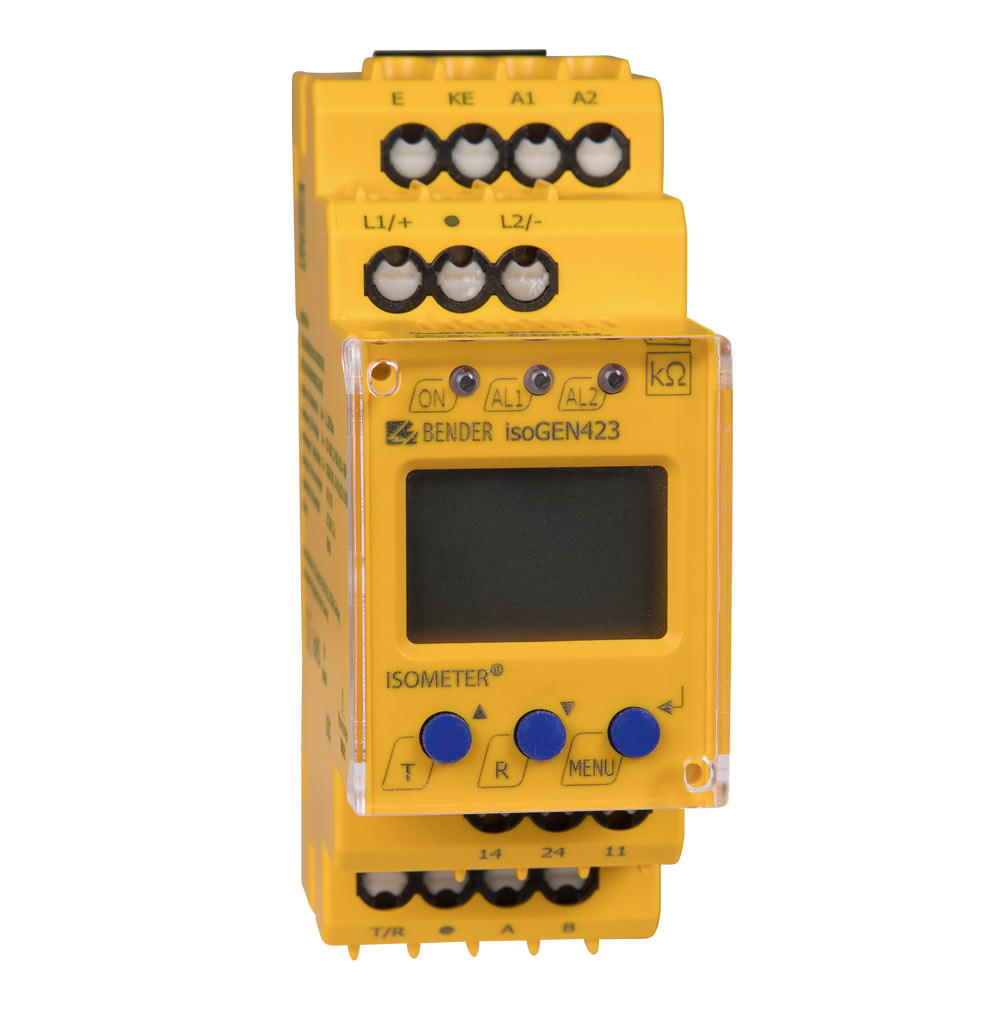

ISOMETER® isoGEN423

Isolationsüberwachungsgerät für mobile Stromerzeuger
Schutztrennung mit Isolationsüberwachung und Abschaltung
Gemäß DIN VDE 0100-551 und DIN EN 61557-8
Zwei Ansprechwerte (Werkseinstellung 46 kΩ, 23 kΩ)

Das ISOMETER® überwacht den Isolationswiderstand von ungeerdeten AC, AC/DC- und DC- Systemem (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC/DC 0…400 V oder DC 0…400 V. Die maximal zulässige Netzableitkapazität C_e beträgt 5 μF. Die in AC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten, wenn mindestens ein Laststrom von DC 10 mA fließt. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich.

Fragen? Kontaktieren Sie uns!

Isolationsüberwachungsgerät für mobile Stromerzeuger
Schutztrennung mit Isolationsüberwachung und Abschaltung
Gemäß DIN VDE 0100-551 und DIN EN 61557-8
Zwei Ansprechwerte (Werkseinstellung 46 kΩ, 23 kΩ)

Das ISOMETER® überwacht den Isolationswiderstand von ungeerdeten AC, AC/DC- und DC- Systemem (IT-Systemen) mit Netznennspannungen von 3(N)AC, AC/DC 0…400 V oder DC 0…400 V. Die maximal zulässige Netzableitkapazität C_e beträgt 5 μF. Die in AC-Systemen vorhandenen gleichstromgespeisten Komponenten haben keinen Einfluss auf das Ansprechverhalten, wenn mindestens ein Laststrom von DC 10 mA fließt. Durch die separate Versorgungsspannung ist auch die Überwachung eines spannungslosen Systems möglich.

Fragen? Kontaktieren Sie uns!

Merkmale

Überwachung des Isolationswiderstandes für ungeerdete AC-/DC-Systeme
Messung der Netzspannung (true r.m.s) mit Unter-/Überspannungserkennung
Messung der DC-Spannungen Netz gegen Erde (L1+/PE und L2-/PE)
Zwei Betriebsarten: GEn und DC
Automatische Anpassung an die Netzableitkapazität bis 5 μF
Anlauf-, Ansprech- und Rückfallverzögerung einstellbar
Zwei getrennt einstellbare Ansprechwert-Bereiche von 5…200 kΩ (Alarm 1,Alarm 2)
Alarme werden über LEDs (AL1, AL2), ein Display und Alarmrelais (K1, K2) ausgegeben

Automatischer Geräteselbsttest mit Anschlussüberwachung
Ruhe- oder Arbeitsstromverhalten der Relais wählbar
Messwertanzeige über multifunktionales LC-Display
Fehlerspeicherung aktivierbar
RS-485 (galvanisch getrennt) mit folgenden Protokollen:
– BMS-Schnittstelle (Bender-Messgeräte-Schnittstelle) zum Datenaustausch mit anderen Bender-Komponenten
– Modbus RTU
– IsoData (für kontinuierliche Datenausgabe)
Passwortschutz gegen unbefugtes Ändern von Parametern

Anwendungen

AC-Hauptstromkreise bis 400 V
DC-Hauptstromkreise bis 400 V
Generatoren nach Norm DIN VDE 0100-551
