LINETRAXX® VMD258
- Reine Analogtechnik für Sicherheitsanwendungen
- Für Netznennspannungen bis 690 V
- Unter- und Überspannungsüberwachung für 3AC-Systeme

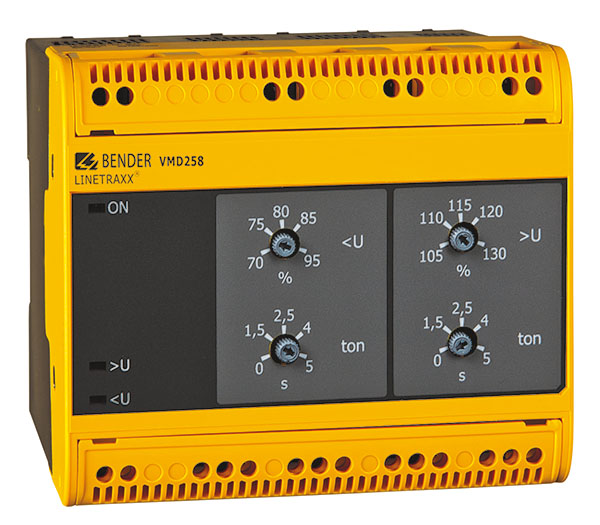

Das Spannungsrelais VMD258 überwacht dreiphasige Wechselspannungsnetze auf Unter- und Überspannung (Fensterfunktion). Es benötigt keinen Sternpunktanschluss und ist daher universell für 3AC-Systeme geeignet. Das Gerät besteht aus reiner Analogtechnik und ist aufgrund seiner Hochverfügbarkeit für Kraftwerksanwendungen einzusetzen.
Die Versorgungsspannung der Elektronik wird aus dem zu überwachenden Netz entnommen. Die Versorgung der Elektronik, die Relais und der Anschluss für den externen Energiespeicher sind mit doppelter Isolierung vom Netz getrennt. Spezielle Eingangstransformatoren dämpfen die Übertragung von Störfaktoren aus dem System.
Die Ansprechwerte für Unter- und Überspannung sowie die Ansprechverzögerungen sind stufenlos einstellbar.
- Reine Analogtechnik für Sicherheitsanwendungen
- Für Netznennspannungen bis 690 V
- Unter- und Überspannungsüberwachung für 3AC-Systeme
Das Spannungsrelais VMD258 überwacht dreiphasige Wechselspannungsnetze auf Unter- und Überspannung (Fensterfunktion). Es benötigt keinen Sternpunktanschluss und ist daher universell für 3AC-Systeme geeignet. Das Gerät besteht aus reiner Analogtechnik und ist aufgrund seiner Hochverfügbarkeit für Kraftwerksanwendungen einzusetzen.
Die Versorgungsspannung der Elektronik wird aus dem zu überwachenden Netz entnommen. Die Versorgung der Elektronik, die Relais und der Anschluss für den externen Energiespeicher sind mit doppelter Isolierung vom Netz getrennt. Spezielle Eingangstransformatoren dämpfen die Übertragung von Störfaktoren aus dem System.
Die Ansprechwerte für Unter- und Überspannung sowie die Ansprechverzögerungen sind stufenlos einstellbar.
Merkmale
- Hochverfügbarkeit durch reine Analogtechnik
- Unter- und Überspannungsüberwachung für 3AC-Systeme
- Keine separate Versorgungsspannung
- Getrennte Alarmrelais für Unter- und Überspannung mit je 2 potentialfreien Wechslern
- Einstellbarer Ansprechwert: 0,7…0,95 x Un/1,05…1,3 x Un
- Netznennspannungen: 3AC 690/500/480/440/400/230/110/100 V
- Einstellbare Ansprechverzögerung: 0…5 s
- Melde-LEDs für Betrieb, Überspannung, Unterspannung
Anwendungen
- Überwachung der Versorgung von Maschinen und Anlagen
- Überwachung von Verbrauchern
- Ein- und Ausschalten von Anlagen ab einer gewissen Spannung
- Überwachung von Not- bzw. Ersatzstromversorgungen
- Überwachung der Anschlussspannung ortsveränderlicher Verbraucher
LINETRAXX® VMD258 Variante(n)
| Typ | Anschluss | Art.-Nr. |
|---|---|---|
| VMD258 3AC 100 V | 3AC, 100 V | B93010060 |
| VMD258 3AC 110 V | 3AC, 110 V | B93010061 |
| VMD258 3AC 230 V | 3AC, 230 V | B93010062 |
| VMD258 3AC 400 V | 3AC, 400 V | B93010063 |
| VMD258 3AC 440 V | 3AC, 440 V | B93010064 |
| VMD258 3AC 480 V | 3AC, 480 V | B93010065 |
| VMD258 3AC 500 V | 3AC, 500 V | B93010066 |
| VMD258 3AC 690 V | 3AC, 690 V | B93010067 |
Optionales Zubehör für LINETRAXX® VMD258
| Bezeichnung | Art.-Nr. |
|---|---|
| Zusätzliche Montageclips (Schraubbefestigung) | B98060008 |
| Externer Speicher ES258 | B93010068 |
Downloads für LINETRAXX® VMD258
| Name | Typ | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| VMD258 | CE-Konformitätserklärungen | 82.9 KB | 2022/08/1212.08.2022 | ||
| VMD258 | Handbücher | 719.9 KB | DE | 2023/05/0303.05.2023 | D00068 |
| VMD258 | Handbücher | 719.9 KB | EN | 2023/05/0303.05.2023 | D00068 |
| VMD258 | Datenblätter | 862.5 KB | DE | 2023/05/0303.05.2023 | D00068 |
| VMD258 | Datenblätter | 859.5 KB | EN | 2023/05/0303.05.2023 | D00068 |
| VMD258 | Datenblätter | 467.4 KB | ZH | 2019/05/1313.05.2019 | D00068 |
