LINETRAXX® CTAS-Serie

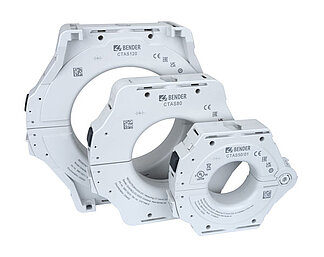

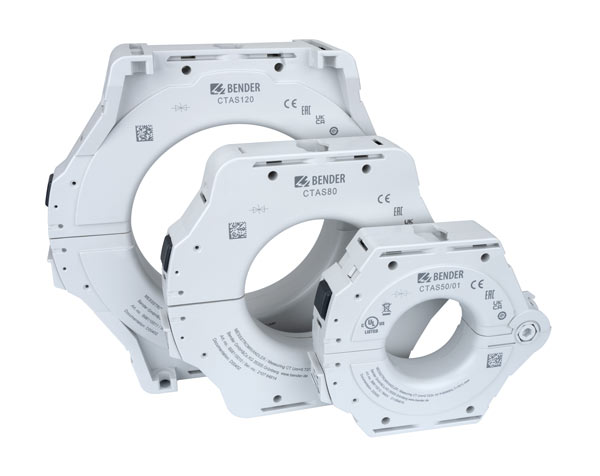

Die teilbaren Messstromwandler der CTAS-Serie erlauben es, den Messstromwandler per Verriegelungsknopf zu öffnen und damit die zu überwachenden Leiter zu umschließen. Somit ist eine einfache nachträgliche Montage in bestehende Anlagen möglich.
Die Messstromwandler der CTAS-Serie sind hochempfindliche Messstromwandler in teilbarer Bauform, die AC-Ströme in Verbindung mit Differenzstrom-Überwachungs- und Auswertegeräten der Serie RCM bzw. RCMS in ein auswertbares Messsignal umsetzen.
Weiterhin sind sie für den Einsatz in Einrichtungen zur Isolationsfehlersuche für IT-Systeme (EDS) geeignet. Sie dienen zur Erfassung des von einem Prüfstrom-Generator PGH oder ISOMETER® iso685 generierten Prüfstromes. Der Prüfstrom wird in Verbindung mit Isolationsfehlersuchgeräten der Serie EDS in ein auswertbares Messsignal umgesetzt.
Die Verbindung zu den jeweiligen Geräten erfolgt über eine zweiadrige Leitung.
Die teilbaren Messstromwandler der CTAS-Serie erlauben es, den Messstromwandler per Verriegelungsknopf zu öffnen und damit die zu überwachenden Leiter zu umschließen. Somit ist eine einfache nachträgliche Montage in bestehende Anlagen möglich.
Die Messstromwandler der CTAS-Serie sind hochempfindliche Messstromwandler in teilbarer Bauform, die AC-Ströme in Verbindung mit Differenzstrom-Überwachungs- und Auswertegeräten der Serie RCM bzw. RCMS in ein auswertbares Messsignal umsetzen.
Weiterhin sind sie für den Einsatz in Einrichtungen zur Isolationsfehlersuche für IT-Systeme (EDS) geeignet. Sie dienen zur Erfassung des von einem Prüfstrom-Generator PGH oder ISOMETER® iso685 generierten Prüfstromes. Der Prüfstrom wird in Verbindung mit Isolationsfehlersuchgeräten der Serie EDS in ein auswertbares Messsignal umgesetzt.
Die Verbindung zu den jeweiligen Geräten erfolgt über eine zweiadrige Leitung.
Merkmale
Messstromwandler CTAS…
- Für DifferenzstromÜberwachungssysteme der Serie RCMS460/490
- Für Differenzstrom-Überwachungsgeräte der Serie RCM420
- Für Isolationsfehlersuchgeräte der Serie EDS440 in AC- und DC-Netzen
Messstromwandler CTAS…/01
- Für Isolationsfehlersuchgeräte EDS441
LINETRAXX® CTAS-Serie Variante(n)
| Typ | Innendurchmesser | Befestigung | Art.-Nr. |
|---|---|---|---|
| CTAS50 | 50 mm | Schraubbefestigung, Hutschiene | B98110009 |
| CTAS50/01 | 50 mm | Schraubbefestigung, Hutschiene | B98110012 |
| CTAS80 | 80 mm | Schraubbefestigung, Hutschiene | B98110010 |
| CTAS80/01 | 80 mm | Schraubbefestigung, Hutschiene | B98110013 |
| CTAS120 | 120 mm | Schraubbefestigung | B98110011 |
| CTAS120/01 | 120 mm | Schraubbefestigung | B98110014 |
Optionales Zubehör für LINETRAXX® CTAS-Serie
| Bezeichnung | Art.-Nr. |
|---|---|
| Montageclip 1) | B98110015 |
| Montagehalterung | B98110016 |
1) Im Lieferumfang von CTAS50(/01) und CTAS80(/01) enthalten. Für CTAS120(/01) gilt eine reduzierte mechanische Beanspruchung.
Downloads für LINETRAXX® CTAS-Serie
| Name | Typ | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| CTAS | CE-Konformitätserklärungen | 88.3 KB | 2022/08/1212.08.2022 | ||
| CTAS | Datenblätter | 1.4 MB | DE | 2022/08/3131.08.2022 | D00452 |
| CTAS | Datenblätter | 1.4 MB | EN | 2022/10/2424.10.2022 | D00452 |
| CTAS | Handbücher | 2.0 MB | DE | 2023/02/2020.02.2023 | D00452 |
| CTAS | Handbücher | 2.0 MB | EN | 2023/02/2020.02.2023 | D00452 |
