Messstromwandler
Alle Messgeräte der Serie PEM können mit Standard- Messstromwandler (1A oder 5A) betrieben werden. Es ist darauf zu achten,dass zum Einhalten einer Genauigkeitsklasse, z.B. 0.5 S sowohl das Messgerät als auch die eingesetzten Messstromwandler der Klasse 0.5 S oder besser entsprechen. Bender bietet Ihnen eine Auswahl an Messstromwandlern, die für den Betrieb mit Geräten der Serie Power Quality and Energy Measurement geeignet sind.
Alle Messgeräte der Serie PEM können mit Standard- Messstromwandler (1A oder 5A) betrieben werden. Es ist darauf zu achten,dass zum Einhalten einer Genauigkeitsklasse, z.B. 0.5 S sowohl das Messgerät als auch die eingesetzten Messstromwandler der Klasse 0.5 S oder besser entsprechen. Bender bietet Ihnen eine Auswahl an Messstromwandlern, die für den Betrieb mit Geräten der Serie Power Quality and Energy Measurement geeignet sind.
Merkmale

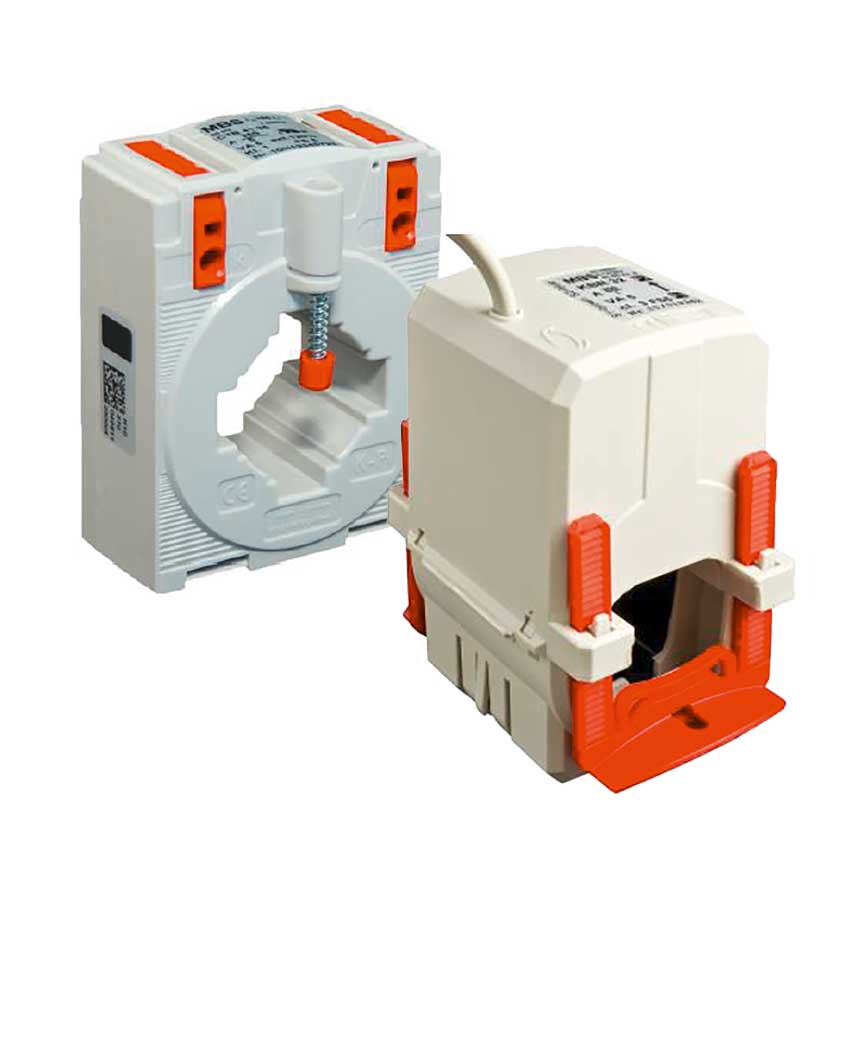

Aufsteck-Stromwandler
- Schraubenlose Anschlusstechnik
- Wartungsfreie, gasdichte Verbindung
- Max. Betriebsspannungen bis 1,2 kV
- Einsatz in 690-V-Netzen möglich
- Unzerbrechliches Kunststoffgehäuse, selbstverlöschend, UL94-V0, schwer entflammbar
Kabelumbau-Stromwandler
- Montage ohne Auftrennen des Primärleiters
- inkl. Anschlussleitung (2,5m)
- max. Betriebsspannungen bis 0,72 kV
Messstromwandler Variante(n)
Aufsteck-Stromwandler
| Bauart | Primärstrom | Sekundärstrom | Genauigkeit | Typ | Art.-Nr. |
|---|---|---|---|---|---|
| CTB31 | 60 | 5 | 1 | WL605 KL.1 | B98086001 |
| CTB31 | 60 | 1 | 1 | WL601 KL.1 | B98086002 |
| CTB31 | 75 | 5 | 1 | WL755 KL.1 | B98086003 |
| CTB31 | 75 | 1 | 1 | WL751 KL.1 | B98086004 |
| CTB31 | 125 | 5 | 0,5 | WL1255 KL.0,5 | B98086005 |
| CTB31 | 125 | 1 | 0,5 | WL1251 KL.0,5 | B98086006 |
| CTB31 | 125 | 5 | 1 | WL1255 KL.1 | B98086007 |
| CTB31 | 125 | 1 | 1 | WL1251 KL.1 | B98086008 |
| CTB31 | 150 | 5 | 0,5 | WL1505 KL.0,5 | B98086009 |
| CTB31 | 150 | 1 | 0,5 | WL1501 KL.0,5 | B98086010 |
| CTB31 | 150 | 5 | 1 | WL1505 KL.1 | B98086011 |
| CTB31 | 150 | 1 | 1 | WL1501 KL.1 | B98086012 |
| CTB31 | 200 | 5 | 0,5 | WL2005 KL.0,5 | B98086013 |
| CTB31 | 200 | 1 | 0,5 | WL2001 KL.0,5 | B98086014 |
| CTB31 | 200 | 5 | 1 | WL2005 KL.1 | B98086015 |
| CTB31 | 200 | 1 | 1 | WL2001 KL.1 | B98086016 |
| CTB41 | 250 | 5 | 0,5 | WL2505 KL.0,5 | B98086017 |
| CTB41 | 250 | 1 | 0,5 | WL2501 KL.0,5 | B98086018 |
| CTB41 | 250 | 5 | 1 | WL2505 KL.1 | B98086019 |
| CTB41 | 250 | 1 | 1 | WL2501 KL.1 | B98086020 |
| CTB41 | 300 | 5 | 0,5 | WL3005 KL.0,5 | B98086021 |
| CTB41 | 300 | 1 | 0,5 | WL3001 KL.0,5 | B98086022 |
| CTB41 | 300 | 5 | 1 | WL3005 KL.1 | B98086023 |
| CTB41 | 300 | 1 | 1 | WL3001 KL.1 | B98086024 |
| CTB41 | 400 | 1 | 0,5 | WL4001 KL.0,5 | B98086025 |
| CTB41 | 400 | 5 | 1 | WL4005 KL.1 | B98086026 |
| CTB41 | 400 | 5 | 0,5 | WL4005 KL.0,5 | B98086027 |
| CTB41 | 400 | 1 | 1 | WL4001 KL.1 | B98086028 |
| CTB41 | 500 | 5 | 1 | WL5005 KL.1 | B98086029 |
| CTB41 | 500 | 5 | 0,5 | WL5005 KL.0,5 | B98086031 |
| CTB41 | 500 | 1 | 1 | WL5001 KL.1 | B98086032 |
| CTB41 | 500 | 1 | 0,5 | WL5001 KL.0,5 | B98086033 |
| CTB51 | 600 | 5 | 1 | WL6005 KL.1 | B98086034 |
| CTB51 | 600 | 5 | 0,5 | WL6005 KL.0,5 | B98086035 |
| CTB51 | 600 | 1 | 1 | WL6001 KL.1 | B98086036 |
| CTB51 | 600 | 1 | 0,5 | WL6001 KL.0,5 | B98086037 |
| CTB51 | 800 | 5 | 1 | WL8005 KL.1 | B98086038 |
| CTB51 | 800 | 5 | 0,5 | WL8005 KL.0,5 | B98086039 |
| CTB51 | 800 | 1 | 1 | WL8001 KL.1 | B98086040 |
| CTB51 | 800 | 1 | 0,5 | WL8001 KL.0,5 | B98086041 |
| CTB51 | 1000 | 5 | 1 | WL10005 KL.1 | B98086042 |
| CTB51 | 1000 | 5 | 0,5 | WL10005 KL.0,5 | B98086043 |
| CTB51 | 1000 | 1 | 1 | WL10001 KL.1 | B98086044 |
| CTB51 | 1000 | 1 | 0,5 | WL10001 KL.0,5 | B98086045 |
Kabelumbau-Stromwandler
| Bauart | Primärstrom | Sekundärstrom | Genauigkeit | Typ | Art.-Nr. |
|---|---|---|---|---|---|
| KBR18 | 50 | 1 | 3FS5 | WLS501 KL3FS5 | B98086046 |
| KBR18 | 100 | 1 | 3FS5 | WLS1001 KL.3FS5 | B98086047 |
| KBR18 | 150 | 1 | 3FS5 | WLS1501 KL.3FS5 | B98086048 |
| KBR32 | 250 | 1 | 3FS5 | WLS2501 KL.3FS5 | B98086049 |
| KBR32 | 500 | 1 | 3FS5 | WLS5001 KL.1FS5 | B98086050 |
