Serie WS…/WS…-8000

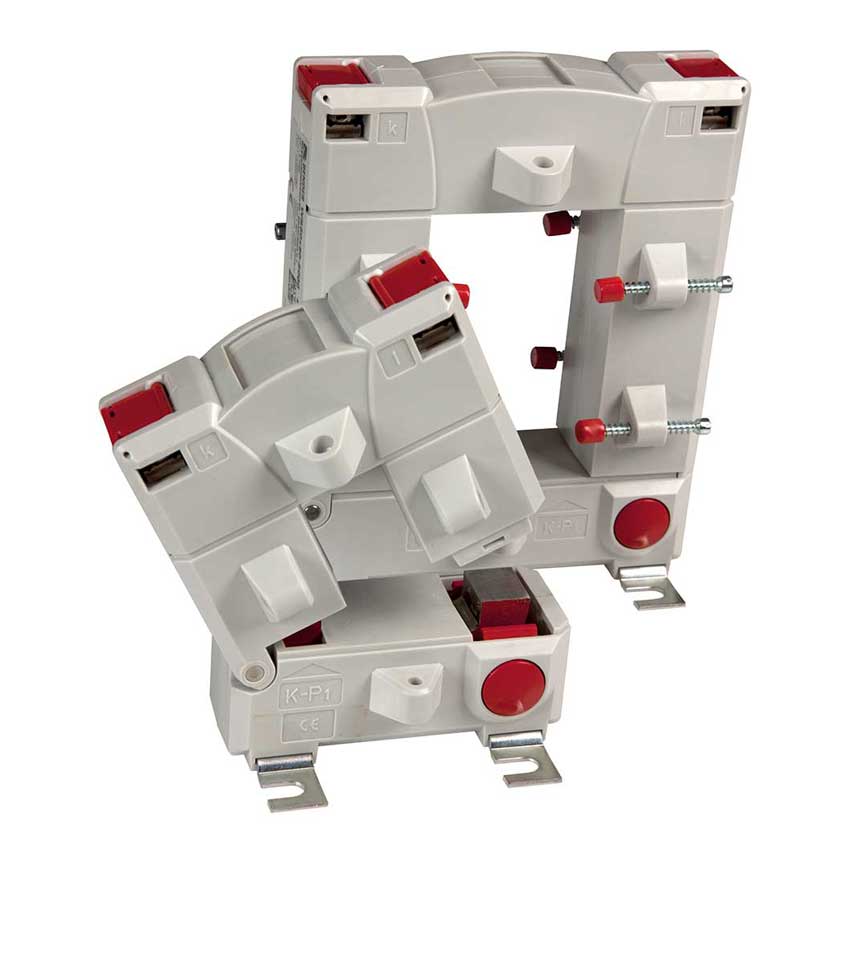

Die teilbaren Messstromwandler der Serie WS… und WS…-8000 erlauben es, den Messstromwandler per Verriegelungsknopf zu öffnen und damit die zu überwachenden Leiter zu umschließen. Somit ist eine einfache nachträgliche Montage in bestehende Anlagen möglich.
Die Messstromwandler der Serie WS… und WS…-8000 sind hochempfindliche Messstromwandler in teilbarer Bauform, die AC-Ströme in Verbindung mit Differenzstrom-Überwachungs- und Auswertegeräten der Serie RCM bzw. RCMS in ein auswertbares Messsignal umsetzen.
Weiterhin sind sie für den Einsatz in Einrichtungen zur Isolationsfehlersuche für IT-Systeme (EDS) geeignet. Sie dienen zur Erfassung des von einem Prüfstrom-Generator PGH oder ISOMETER® IRDH generierten Prüfstromes. Der Prüfstrom wird in Verbindung mit Isolationsfehlersuchgeräten der Serie EDS in ein auswertbares Messsignal umgesetzt.
Die Verbindung zu den jeweiligen Geräten erfolgt über eine zweiadrige Leitung.
Die teilbaren Messstromwandler der Serie WS… und WS…-8000 erlauben es, den Messstromwandler per Verriegelungsknopf zu öffnen und damit die zu überwachenden Leiter zu umschließen. Somit ist eine einfache nachträgliche Montage in bestehende Anlagen möglich.
Die Messstromwandler der Serie WS… und WS…-8000 sind hochempfindliche Messstromwandler in teilbarer Bauform, die AC-Ströme in Verbindung mit Differenzstrom-Überwachungs- und Auswertegeräten der Serie RCM bzw. RCMS in ein auswertbares Messsignal umsetzen.
Weiterhin sind sie für den Einsatz in Einrichtungen zur Isolationsfehlersuche für IT-Systeme (EDS) geeignet. Sie dienen zur Erfassung des von einem Prüfstrom-Generator PGH oder ISOMETER® IRDH generierten Prüfstromes. Der Prüfstrom wird in Verbindung mit Isolationsfehlersuchgeräten der Serie EDS in ein auswertbares Messsignal umgesetzt.
Die Verbindung zu den jeweiligen Geräten erfolgt über eine zweiadrige Leitung.
Merkmale
Messstromwandler WS…
- Für Differenzstrom-Überwachungssysteme der Serie RCMS460/490
- Für Differenzstrom-Überwachungsgeräte der Serie RCM420, RCM460
- Für Isolationsfehlersuchgeräte der Serie EDS440 und EDS460/490
Messstromwandler WS…-8000
- Für Isolationsfehlersuchgeräte EDS441, EDS461 und EDS491
Anwendungen
- für Isolationsfehlersuchgeräte (EDS)
Serie WS…/WS…-8000 Variante(n)
| Typ | Innenabmessungen | Befestigung Befestigungswinkel | Art.-Nr. |
|---|---|---|---|
| WS20x30 | 20 x 30 mm | × | B98080601 |
| WS50x80 | 50 x 80 mm | × | B98080603 |
| WS80x120 | 80 x 120 mm | × | B98080606 |
| WS20x30-8000* | 20 x 30 mm | × | B98080602 |
| WS50x80-8000* | 50 x 80 mm | × | B98080604 |
*Für Isolationsfehlersuchgeräte der Serie EDS441 und EDS461/491
