W0-S20…W5-S210, W10/600

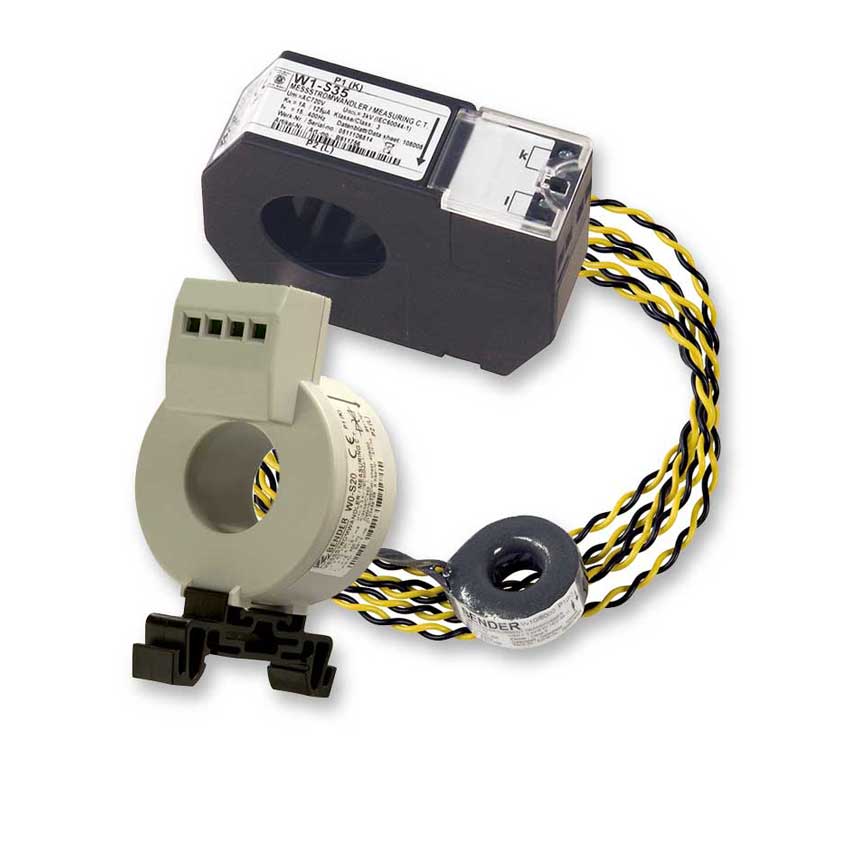

Die Messstromwandler W0-S20…W5-S210 sind hochempfindliche Messstromwandler, die Differenzströme bis 100 A in auswertbare RCM- oder EDS-Signale umsetzen. Die Verbindung zu den jeweiligen Geräten erfolgt über zwei Anschlussdrähte. Je nach verwendeter Leitung kann die Entfernung bis 40 m zwischen Messstromwandler und Auswertegerät betragen.
Es ist unbedingt darauf zu achten, dass alle stromführenden Leitungen durch den Messstromwandler geführt werden und diese Leitungen nicht geschirmt sind.
Ein vorhandener Schutzleiter darf grundsätzlich nicht durch den Messstromwandler geführt werden!
Die Messstromwandler W0-S20…W5-S210 sind hochempfindliche Messstromwandler, die Differenzströme bis 100 A in auswertbare RCM- oder EDS-Signale umsetzen. Die Verbindung zu den jeweiligen Geräten erfolgt über zwei Anschlussdrähte. Je nach verwendeter Leitung kann die Entfernung bis 40 m zwischen Messstromwandler und Auswertegerät betragen.
Es ist unbedingt darauf zu achten, dass alle stromführenden Leitungen durch den Messstromwandler geführt werden und diese Leitungen nicht geschirmt sind.
Ein vorhandener Schutzleiter darf grundsätzlich nicht durch den Messstromwandler geführt werden!
Anwendungen
- für Differenzstrom-Überwachungsgeräte (RCM)
- für Differenzstrom-Überwachungssysteme (RCMS)
- für Isolationsfehlersuchgeräte (EDS)
W0-S20…W5-S210, W10/600 Variante(n)
| Typ | Innendurchmesser | Art.-Nr. |
|---|---|---|
| W10/600 | ø 10 mm | B911761 |
| W0-S20 | ø 20 mm | B911787 |
| W1-S35 | ø 35 mm | B911731 |
| W2-S70 | ø 70 mm | B911732 |
| W3-S105 | ø 105 mm | B911733 |
| W4-S140 | ø 140 mm | B911734 |
| W5-S210 | ø 210 mm | B911735 |
Zulassungen
| Typ | UL | EAC | LR |
|---|---|---|---|
| W10/600 | -- | -- | × |
| W0-S20 | -- | × | × |
| W1-S35 | × | × | × |
| W2-S70 | × | × | × |
| W3-S105 | × | × | × |
| W4-S140 | × | × | × |
| W5-S210 | × | × | × |
Downloads für W0-S20…W5-S210, W10/600
| Name | Typ | Größe | Sprache | Zeitstempel | D-/B-Nummer |
|---|---|---|---|---|---|
| Wxxx | CE-Konformitätserklärungen | 103.1 KB | 2024/12/1313.12.2024 | ||
| UKCA - Wxxx | Konformitätserklärungen | 154.8 KB | 2024/12/1010.12.2024 | ||
| W0-S20…W5-S210 | Handbücher | 1.4 MB | DE | 2024/01/2424.01.2024 | D00142 |
| W0-S20…W5-S210 | Handbücher | 1.4 MB | EN | 2024/01/2424.01.2024 | D00142 |
| W0-S20…W5-S210, W10/600 | Datenblätter | 511.0 KB | DE | 2024/01/2525.01.2024 | D00142, D00143 |
| W0-S20…W5-S210, W10/600 | Datenblätter | 509.5 KB | EN | 2024/01/2525.01.2024 | D00142, D00143 |
| W0-S20…W5-S210, W10/600 | Datenblätter | 510.4 KB | ES | 2024/01/2525.01.2024 | D00142, D00143 |
| W0-S20…W5-S210, W10/600 | Datenblätter | 283.1 KB | ZH | 2019/05/1313.05.2019 | D00143 |
