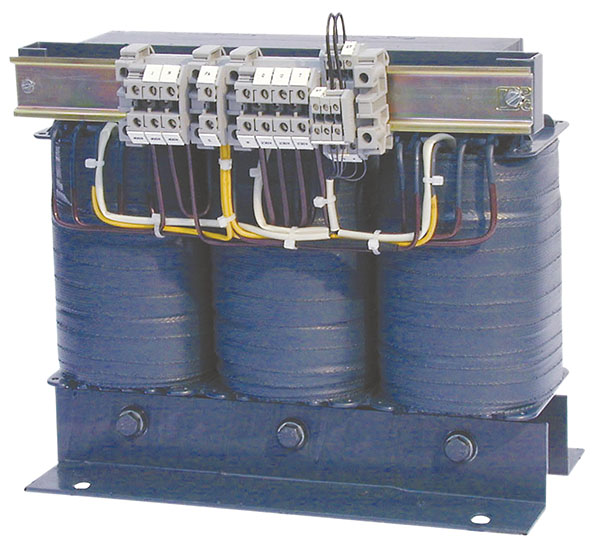

Trenntransformator DS0107

Die Transformatoren der Baureihe DS0107 haben eine verstärkte Isolierung und entsprechen den Forderungen nach DIN EN 61558-1 (VDE 0570-1) und DIN EN 61558-2-15 (VDE 0570-2-15).

Sie erfüllen zudem die Forderungen der DIN VDE 0100-710 (VDE 0100-710) IT-Systeme in medizinisch genutzten Bereichen. Die Wicklungen sind galvanisch getrennt. Zur Reduzierung von elektrischen Störungen befindet sich zwischen den Wicklungen eine statische Abschirmung mit herausgeführtem, isoliertem Anschluss zur Verbindung mit dem Potentialausgleich.

Die Befestigungswinkel sind konstruktiv vom Trafokern isoliert. Dies gewährleistet die nach Norm geforderte isolierte Aufstellung (siehe DIN VDE 0100-710 (VDE 0100-710): 2002-11, Abschnitt 710.512.1.6.2).

Die Transformatoren sind für die stehende oder liegende Montage verfügbar. Ein Korrosionsschutz wird durch eine komplette Harzimprägnierung gewährleistet.
Die Transformatoren sind für die Anwendung in trockenen Räumen vorgesehen. Trafos der Baureihe SK2 sind vollvergossen und entsprechen den Forderungen der Schutzklasse II.

Fragen? Kontaktieren Sie uns!

Die Transformatoren der Baureihe DS0107 haben eine verstärkte Isolierung und entsprechen den Forderungen nach DIN EN 61558-1 (VDE 0570-1) und DIN EN 61558-2-15 (VDE 0570-2-15).

Sie erfüllen zudem die Forderungen der DIN VDE 0100-710 (VDE 0100-710) IT-Systeme in medizinisch genutzten Bereichen. Die Wicklungen sind galvanisch getrennt. Zur Reduzierung von elektrischen Störungen befindet sich zwischen den Wicklungen eine statische Abschirmung mit herausgeführtem, isoliertem Anschluss zur Verbindung mit dem Potentialausgleich.

Die Befestigungswinkel sind konstruktiv vom Trafokern isoliert. Dies gewährleistet die nach Norm geforderte isolierte Aufstellung (siehe DIN VDE 0100-710 (VDE 0100-710): 2002-11, Abschnitt 710.512.1.6.2).

Die Transformatoren sind für die stehende oder liegende Montage verfügbar. Ein Korrosionsschutz wird durch eine komplette Harzimprägnierung gewährleistet.
Die Transformatoren sind für die Anwendung in trockenen Räumen vorgesehen. Trafos der Baureihe SK2 sind vollvergossen und entsprechen den Forderungen der Schutzklasse II.

Fragen? Kontaktieren Sie uns!

Merkmale

Eingebaute Temperaturfühler nach DIN 44081 (120 °C)
Schirmwicklung mit herausgeführtem, isoliertem Anschluss
Isolierte Befestigungswinkel
Schutzart IP 00 (Bauart offen)
Schutzart IP 23 (mit Gehäuse)
Schutzklasse I
Schutzklasse II (Option: vergossene Ausführung)

Verstärkte Isolierung
Klassifikation der Isolierung ta40/B
Anschlüsse: Schraubklemmen
Geräuschpegel < 35 dB (A) (bei Leerlauf und Nennlast)
Schaltgruppe: Yyn O

Trenntransformator DS0107 Variante(n)

Bestellangaben, Abmessungen, Gewichte

Typ	A	B	C	D	E	F	G	Cu-Gewicht	Gewicht	Art.-Nr.
DS0107/2000	300 mm	200 mm	270 mm	240 mm	160 mm	130 mm	11 mm	16 kg	34 kg	B924694
DS0107/3150	360 mm	210 mm	325 mm	310 mm	170 mm	135 mm	11 mm	28 kg	63 kg	B924106
DS0107/4000	360 mm	225 mm	325 mm	310 mm	185 mm	150 mm	11 mm	29 kg	70 kg	B924121
DS0107/5000	360 mm	240 mm	325 mm	310 mm	200 mm	165 mm	11 mm	31 kg	77 kg	B924112
DS0107/6300	420 mm	230 mm	370 mm	370 mm	200 mm	160 mm	11 mm	48 kg	97 kg	B924107
DS0107/8000	420 mm	245 mm	370 mm	370 mm	215 mm	175 mm	11 mm	51 kg	107 kg	B924628
DS0107/10000	420 mm	260 mm	370 mm	370 mm	230 mm	190 mm	11 mm	59 kg	130 kg	B924672
DS0107/2000K	300 mm		310 mm	240 mm	162 mm	130 mm	11 mm	16 kg	34 kg	B924687
DS0107/3150K	360 mm		360 mm	310 mm	170 mm	135 mm	11 mm	28 kg	63 kg	B924688
DS0107/4000K	360 mm		360 mm	310 mm	185 mm	150 mm	11 mm	29 kg	70 kg	B924689
DS0107/5000K	360 mm		360 mm	310 mm	200 mm	165 mm	11 mm	31 kg	77 kg	B924690
DS0107/6300K	420 mm		420 mm	370 mm	200 mm	160 mm	11 mm	48 kg	97 kg	B924691
DS0107/8000K	420 mm		420 mm	370 mm	215 mm	175 mm	11 mm	51 kg	107 kg	B924692
DS0107/10000K	420 mm		420 mm	370 mm	230 mm	190 mm	11 mm	59 kg	130 kg	B924693
DS0107/2000LG	330 mm	195 mm	265 mm	298 mm		200 mm	7 mm	16 kg	34 kg	B924695
DS0107/3150LG	394 mm	198 mm	310 mm	358 mm		240 mm	9 mm	28 kg	63 kg	B924658
DS0107/4000LG	394 mm	214 mm	310 mm	358 mm		240 mm	9 mm	29 kg	70 kg	B924659
DS0107/5000LG	394 mm	228 mm	310 mm	358 mm		240 mm	9 mm	31 kg	77 kg	B924660
DS0107/6300LG	452 mm	212 mm	360 mm	408 mm		280 mm	12 mm	48 kg	97 kg	B924661
DS0107/8000LG	452 mm	227 mm	360 mm	408 mm		280 mm	12 mm	51 kg	107 kg	B924662
DS0107/10000LG	452 mm	250 mm	360 mm	408 mm		280 mm	12 mm	59 kg	130 kg	B924679
DS0107/2000SK2	410 mm	190 mm	400 mm	380 mm	330 mm	125 mm	11 mm	16 kg	49 kg	B924696
DS0107/3150SK2	520 mm	190 mm	450 mm	490 mm	390 mm	135 mm	11 mm	28 kg	75 kg	B924122
DS0107/4000SK2	520 mm	190 mm	450 mm	490 mm	390 mm	135 mm	11 mm	29 kg	80 kg	B924123
DS0107/5000SK2	520 mm	200 mm	450 mm	490 mm	390 mm	150 mm	11 mm	31 kg	86 kg	B924124
DS0107/6300SK2	520 mm	200 mm	500 mm	490 mm	450 mm	150 mm	11 mm	48 kg	107 kg	B924125
DS0107/8000SK2	520 mm	215 mm	500 mm	490 mm	450 mm	175 mm	11 mm	51 kg	130 kg	B924126
DS0107/10000SK2	520 mm	230 mm	500 mm	490 mm	450 mm	175 mm	11 mm	59 kg	155 kg	B924678

Downloads für Trenntransformator DS0107

Name	Typ	Größe	Sprache	Zeitstempel	D-/B-Nummer
ESL0107 - DS0107	CE-Konformitätserklärungen	91.1 KB		2022/08/1212.08.2022
DS0107	Datenblätter	463.2 KB	DE	2021/07/2828.07.2021	D00105
DS0107	Datenblätter	450.3 KB	EN	2021/07/2828.07.2021	D00105
DS0107	Datenblätter	430.5 KB	ES	2021/07/2828.07.2021	D00105
Sicherheits-, Montage- und Wartungshaltungshinweise für Trenn-Transformatoren	Handbücher	699.6 KB	DE	2022/06/1414.06.2022	D00463
Safety, installation and maintenance instructions for isolating transformers	Handbücher	699.6 KB	EN	2022/06/1414.06.2022	D00463
