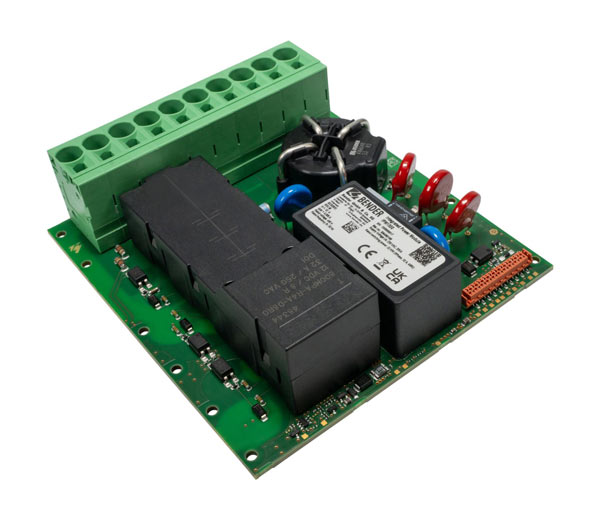

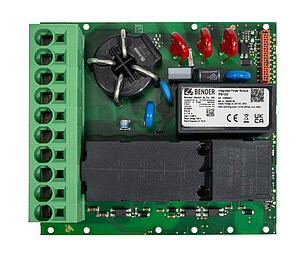

IPM1300 Integriertes Power-Modul

• 22 kW-Leistungsrelais (32 A / 400 V)
• Überspannungsschutz (SPD / Surge Protection Device)
• Integrierte DC-Spannungsversorgung (auch für den Laderegler)
• Messtromwandler für DC-Fehlerstromüberwachung
• Integrierter Temperatursensor
• 20-poliger Stecker für den Anschluss an den Laderegler über Flachbandkabel (Lieferumfang)
• Schutzleiter-Überwachung (PE-Monitoring)

Integriertes Power-Modul IPM1300 zur Verwendung mit dem Laderegler ICC1314

Das IPM1300 ist die perfekte Ergänzung zu dem Laderegler, um eine kompakte Ladestation oder Wallbox zu bauen. Mit seinen Abmessungen von nur 120 mm x 130 mm harmoniert es ideal mit dem ICC1314, was den Aufbau von sehr kompakten Ladestationen ermöglicht.

Das Power-Modul ist für Ladesysteme bis zu 22 kW Ladeleistung einsetzbar. Der Laderegler steuert den Ladevorgang des Ladesystems und somit das Hauptrelais des Systems.

Das Power-Modul des IPM1300 beinhaltet ein integriertes Netzteil, das auch für den Laderegler genutzt wird, sodass keine zusätzliche DC-Spannungsversorgung erforderlich ist. Darüber hinaus stehen 3 Watt für zusätzliche Anwendungen zur Verfügung.

Der integrierte Messstromwandler wird über den Laderegler ausgewertet. Zusammen bilden der Wandler und der Laderegler eine 6 mA DC-Fehlerstromerkennung nach IEC 62955. Zudem überwacht das IPM1300 den angeschlossenen Schutzleiter (PE) und die dreiphasige Spannungsversorgung (Spannung, Phase und Frequenz).

Ein interner Temperatursensor erfasst die aktuelle Leiterplattentemperatur und ermöglicht es dem Laderegler, den Ladestrom abhängig von der Temperatur anzupassen auch die Überwachung des Lastrelais (Weld-Check) ist ebenfalls im Power-Modul integriert.
